一、与框架幕墙和铝窗的比较
比较项目 |
铝窗 |
框架式幕墙 |
单元式幕墙 |
定义 |
铝窗在车间组装完成,现场固定密封填充的一种形式 |
称构件式幕墙,这种幕墙是在现场依次安装立柱、横梁和玻璃面板的框支承玻璃幕墙 |
是将面板和金属框架(横梁、立柱)在工厂组装为幕墙单元,以幕墙单元形式在现场完成安装施工的框支承玻璃幕 |
安装方法 |
工厂加工,现场安装打胶 |
工厂加工,现场安装 |
工厂组装,现场吊装 |
加工安装精度 |
一般 |
一般 |
较高 |
表面平整度 |
一般 |
一般 |
较好 |
防水 |
差 |
一般 |
较好 |
工期 |
较长 |
较长 |
基本与主体同步 |
施工受天气影响程度 |
较大 |
较大(特别是打胶) |
不大 |
维修 |
方便 |
方便 |
复杂 |
对场地的要求 |
占工地较小空间 |
占工地现场较小空间 |
占工地现场较大空间 |
对埋件的要求 |
无埋件 |
采用预埋件 |
优先选用预埋件 |
对施工组织的要求 |
一般 |
一般 |
较严格 |
运输成本 |
较低 |
较低 |
较高 |
实现不标准板块难易程度 |
难 |
易 |
一般 |
节能效果 |
一般 |
好 |
好 |
二、如何选择幕墙的形式:
一般情况下,业主档次较高时,推荐单元式幕墙,质量较好,工期短,但价格较贵。业主很在乎钱时,则推荐框架幕墙,现场施工精度难保证,工期长,价格较便宜。
海外项目一般采用单元系统,这是因为当地很少幕墙的劳工或劳工较贵。
海外或内地较高档次的业主幕墙系统的钢结构支架尽量设计为工厂加工现场螺栓连接,以减少工地焊接工作量。
三、单元式幕墙的防水原理
防水三要素:水、缝隙、压力差;等压腔原理,逐层排水;
四、细节
1、优先选用铝合金挂系统,即使受力能够通过,铝型材的牌号都选用6061-T6,不要选用6063-T5或T6的铝型材做为铝挂件,为减少工程造价也可采用钢挂件;
2、避难层的钢结构一般属于幕墙范围;
3、如果幕墙的层间防火要求2小时,则防火棉一般为135mm西斯尔(CSR)品牌;
4、幕墙层间位的窗帘不属于幕墙范围,但要用虚线表示清楚,并注明不是我们范围;

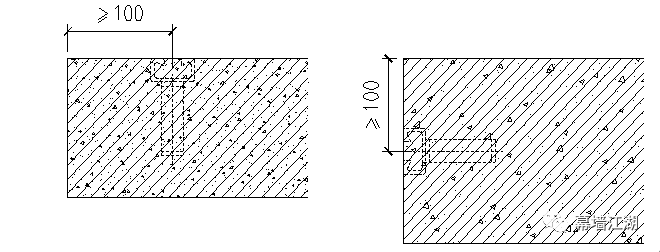

5、单元幕墙宜优先选用槽式预埋件,板埋或后补埋件很少采用;槽式预埋件距边的要求有要求,一般不小于100mm,如果不够距离,可采用板埋,如图一所示;
6、埋件预埋的方式分为平埋和侧埋两种;
图一:平埋 侧埋

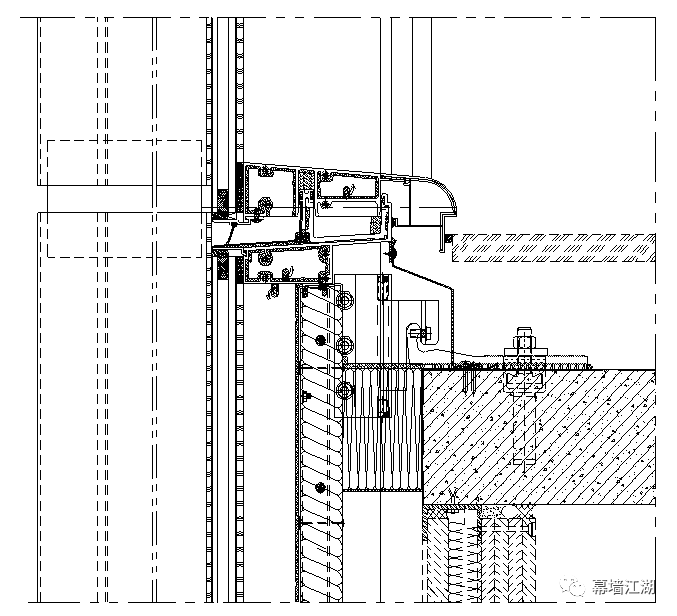

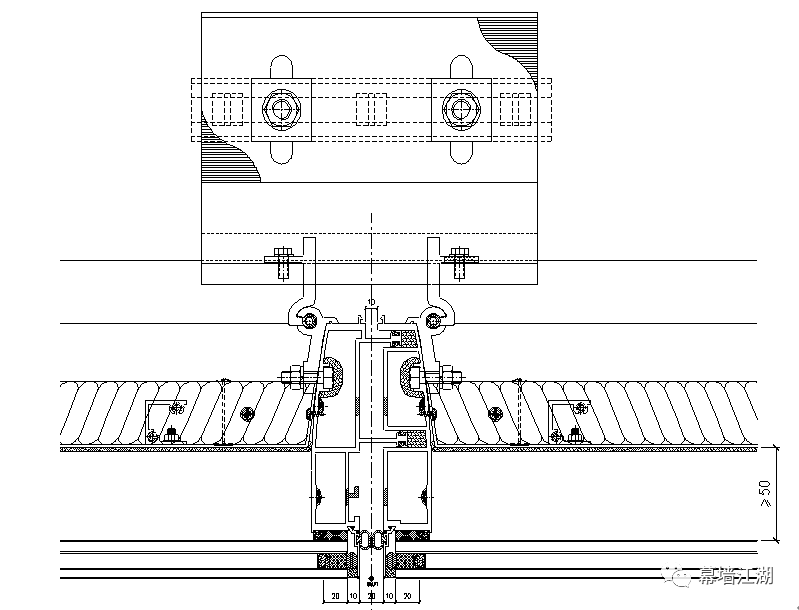

7、层间位一般采用中空玻璃及背板,背板与玻璃的空隙大于50mm以上,如图二;
图二
8、为降低工程造价,层间位可选用单片玻璃加背板,缺点是有色差;

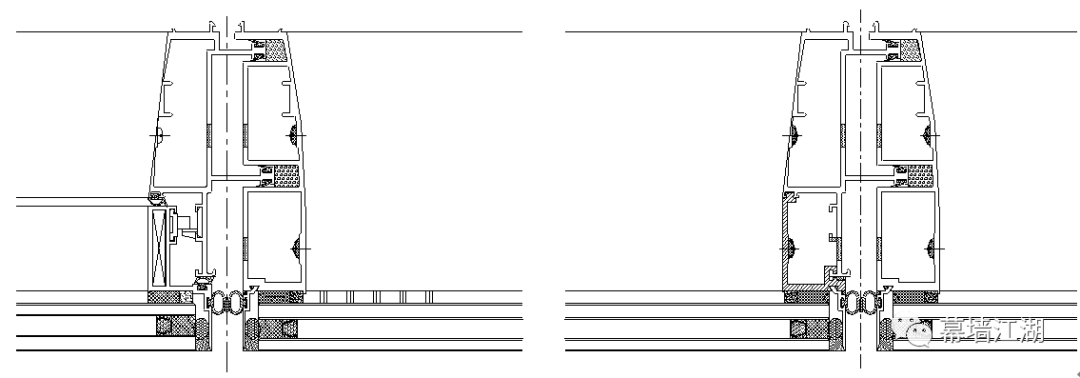

9、幕墙单元板块之间的接缝在12~20mm左右,具体根据计算确定,如图三所示;
图三
10、开启扇凹陷内单元立柱内时,应特别注意层间位置时,需补回一拼料,如图四。
图四
11、开启扇开出去的直线距离不大于300mm(或三十度,先达到那个就以那个为准),且应有限位措施;
12、一般来讲一个标准单元的高度为一个标准楼层高,很少一个楼层采用两个单元的,当避难层层高较高时,则分为两个单元。
13、玻璃的自重不应由结构胶单独承受,如果由铝型材来承受,铝型材厚度不小3mm;

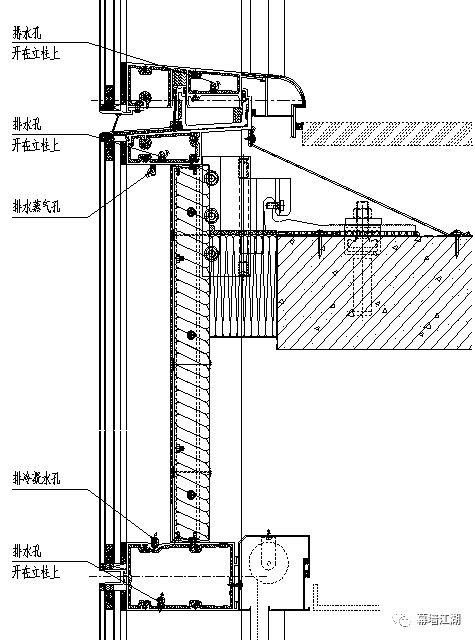

14、背板与玻璃形成的腔体内应设置排水孔和冷凝水(腔体下面)及水蒸汽孔(腔体上面);如图五
图五
15、在单元体的中横料和顶底横料内就打胶并在两侧的立柱开孔用于排除横料腔体的水;
16、单元体竖向装饰条就有保证其垂直度的措施,并应考虑装饰条损坏后的拆换和安装;如图六、七
图六
图七 竖向装饰条保证垂直度的措施
17、转角和大面尽量采用同一种料,以减少开模数量;
18、单元体挂码应考虑三维可调和微调,并考虑承受位移的能力及承受地震荷载的能力;
19、转角单元体分格有一个水平分格小于750mm,尽量做成一个单元体;
20、水槽料的端码一般为250mm长,去水也尺寸为30mm(高度)x50mm(宽度),排水孔距中心250mm左右,且排水孔位应设置疏通海棉;
21、结构受力时,如装饰条较大,应考虑装饰条受风荷截作用时对立柱产生扭矩的影响;
22、有顾问公司的投标项目,外型尺寸不要去修改;

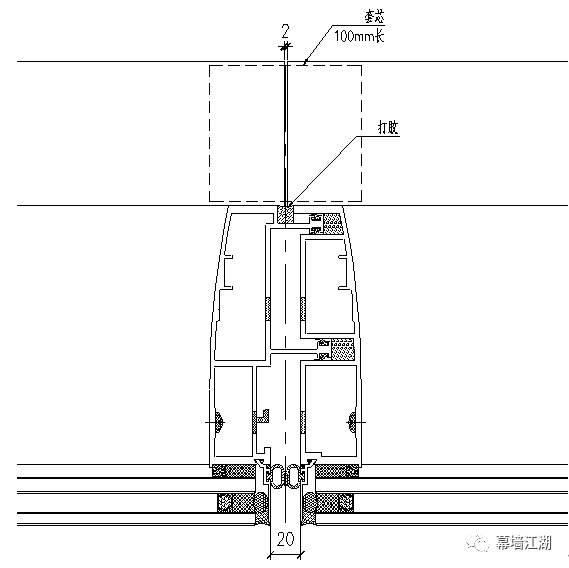

23、窗台盖板需增加100mm的套板,留2mm接缝,如图八
24、单元体竖向立柱与后与水槽位相接(即四个单元板室内相接处应打胶密封),如图八
图八

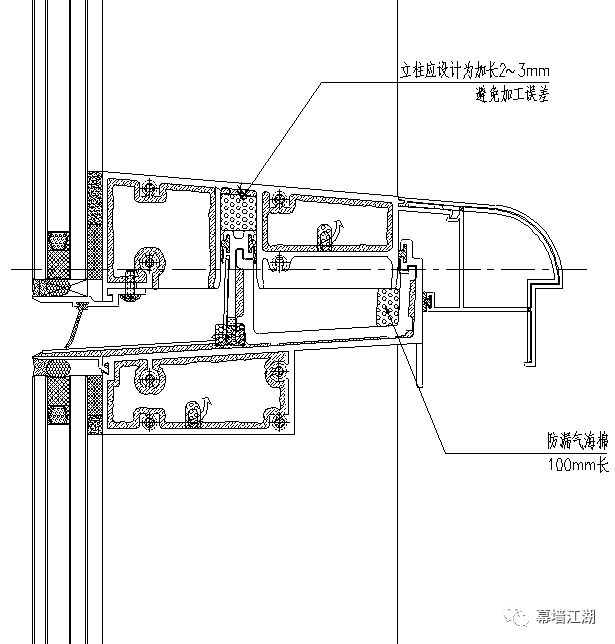

25、单元体上下插接位,在两单元体之间应设置防漏气海绵,一般为100mm长,如图九;
图九
26、单元体的水槽位应设计成可包手整个立柱的形式;
27、国内一般采用闭口型材,新加坡等风压较小地区可采用开口型材;

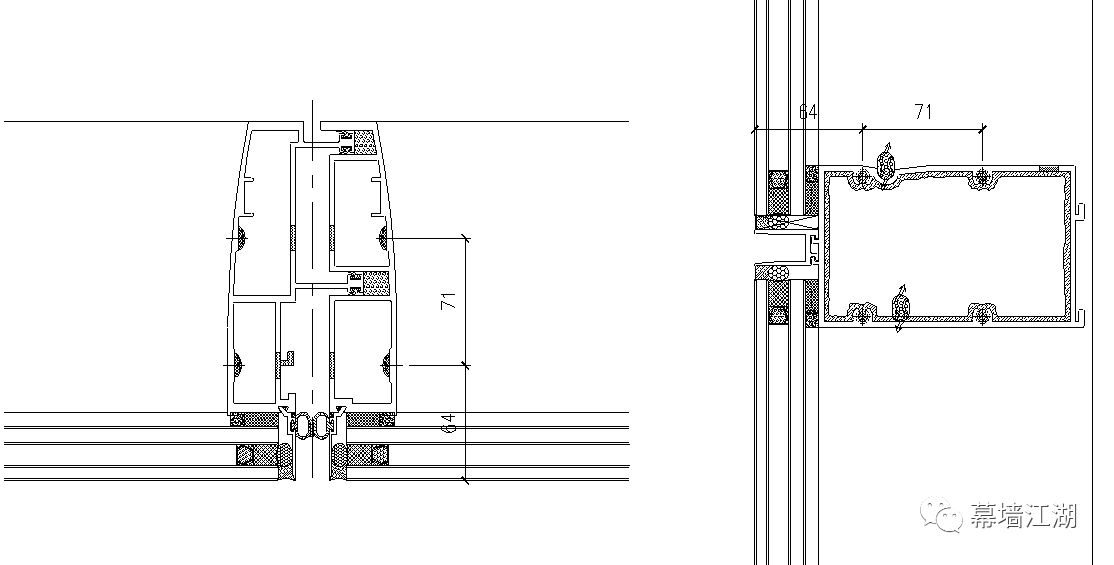

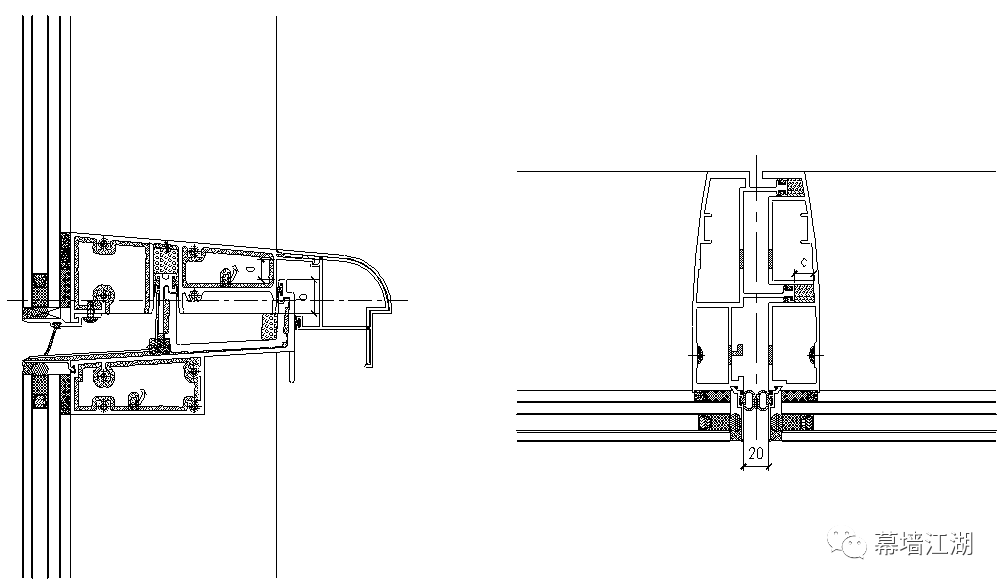

28、水槽料的插接和单元体的搭接尺寸需考虑热胀冷缩和施工误差,一般为10~16mm;如图十
图十
29、横梁与立柱的螺丝孔应相对应,且铝立柱局部厚度不应小于螺丝的公称直径,螺丝直径一般为ST5.5x50mm自攻螺丝,上海地区要求至少是3M5x40mm螺钉,单元体的横梁和立柱插接口应相对应,如图十一。
立柱除承受水平风荷载作用外,还承受由侧向风荷载产生的扭矩作用。
1、侧向风荷载计算
风荷载标准值
根据招标文件风洞试验报告,风荷载标准值最大为-3.5KN/m2,
2、侧向风荷载对立柱产生的扭矩作用

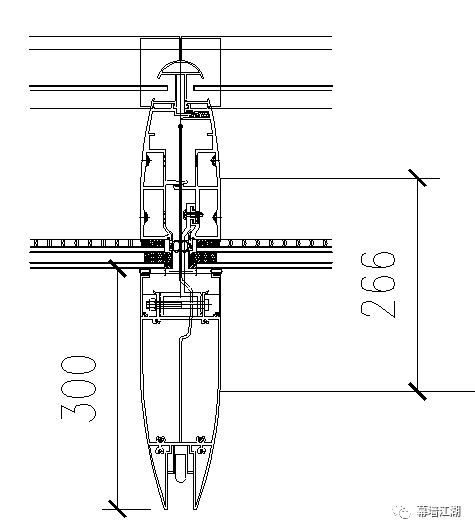

立柱装饰条悬挑a=300mm。跨度b=4200mm
风荷载作用在装饰条上的力F=w×a×b=3.5×1.4×0.3×4.2=6.17 KN
作用力F中心至公料形心:
L=266mm
作用力F产生的扭矩T=F×L=6.17×0.266=1.64 KN.m
扭矩作用全部作用在公料上

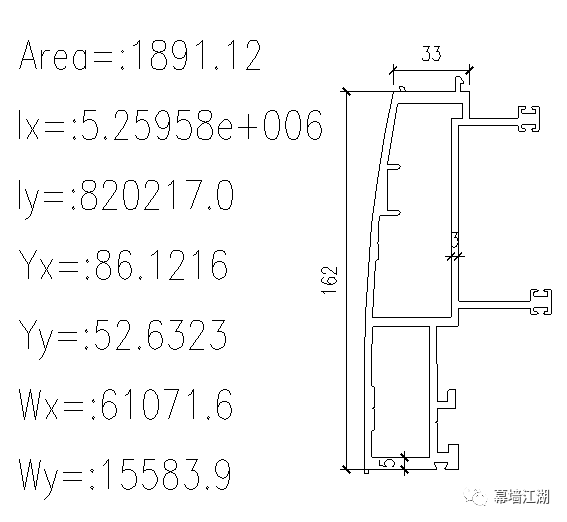

扭矩对公料产生的剪切应力:
由水平风荷载对立柱产生的正应力与侧向风荷载对立柱产生的剪切应力组合:
满足要求!
