幕墙设计要点概述

1、幕墙面材尺寸规格

1.1 石材幕墙尺寸规格

石材分格尺寸对造价的影响很大，一般石材短边尺寸在600mm以内我们称为工程板，价格是最经济的。短边尺寸在600-800mm价格是比较适中，石材分格最好不要超过1200mm，尺寸过大其价格将会大幅上升。部分石材种类例如：洞石、砂岩等非花岗岩石材，尽量避免长条板设计，长宽比控制在3:1以下。<

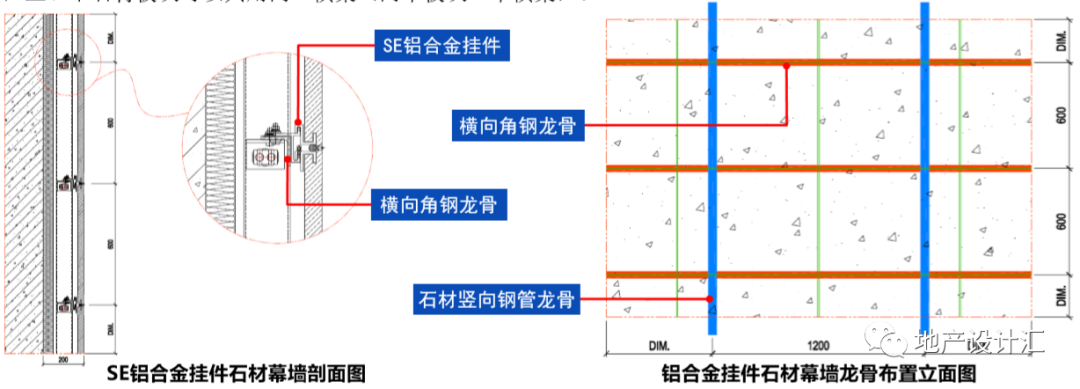

石材竖龙骨布置一般间距1000~1200mm为宜，横向龙骨布置与石材挂件方案有关，当石材采用铝合金SE挂件安装时，上、下石材板块可以共用同一横梁（两个板块一个横梁）。

当石材采用不锈钢背栓安装时，每个石材板块需要上、下两根横梁（一个板块两个横梁）。

石材幕墙分格不宜设计成细长分格，当石材分格高度小于300mm，石材横向龙骨布置较密，增加成本投入，建议大面石材分格设计高度宜不小于500mm，长宽比不大于1：4，对幕墙成本投入较为合理。

1.2 铝板幕墙尺寸规格

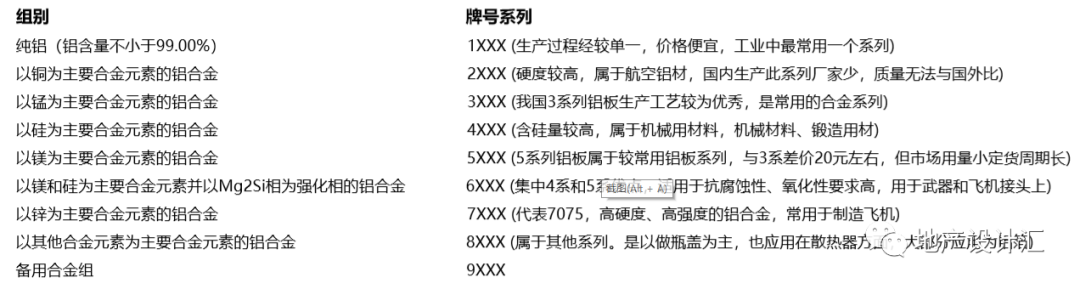

铝板其常用厚度为1.5、2.0、2.5、3.0mm，铝板牌号为3003或1100，有时选用5005材质，规范要求使用外檐铝板厚度不小于2.5mm。

铝板由铝卷剪裁加工而成，理论上长边不受限制，但铝板幕墙分格受喷涂、加工、平整度限制，国内多数剪板机 下料长度4m多，少数有能下料6m或更长的剪板机，因此铝板长边方向设计不应超过6m。

超宽板：国内铝板厂家生产能力不同对超宽板定义不同，一般1200mm以内宽铝板属于正常板宽，板件展开后超过1400mm的为超宽板，超宽板一般1500-1700加价10元/平米，超过1800mm的根据宽度和加工难度价格另议。国内的铝材因铝质原因，阳极氧化很易造成色差，且阳极氧化铝板国内不能做厚板（厚度≤3mm ）及超宽板 （宽度≤1200mm）。

1.3 玻璃幕墙尺寸规格

从目前国内各玻璃厂商对超大板块玻璃生产情况来看，影响生产超大玻璃板块尺寸主要在于玻璃原片的尺寸规格 的大小，以及二次加工玻璃钢化生产线及镀镆生产线允许最大玻璃尺寸的要求。

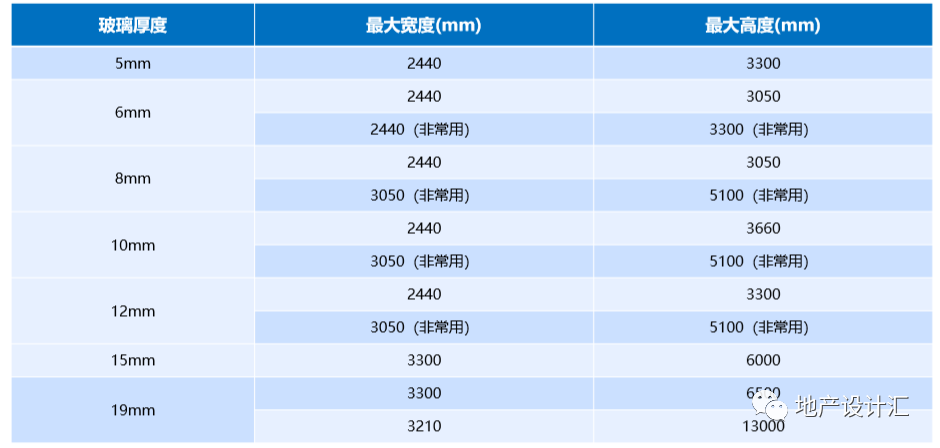

国内原片玻璃最大规格尺寸

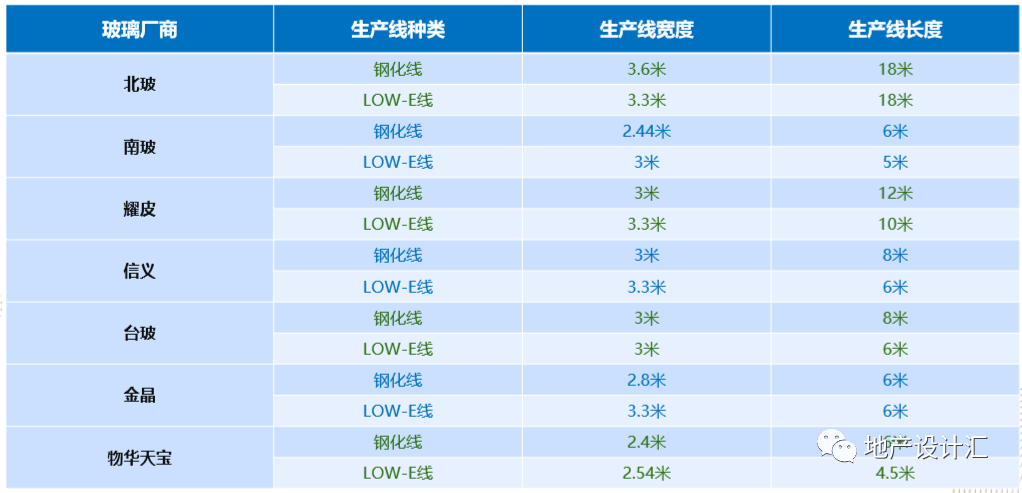

国内各玻璃厂商超大玻璃生产能力

玻璃尺寸设计长度超过3600mm，宽度超过2400mm，属于超大玻璃，玻璃采购成本提高。

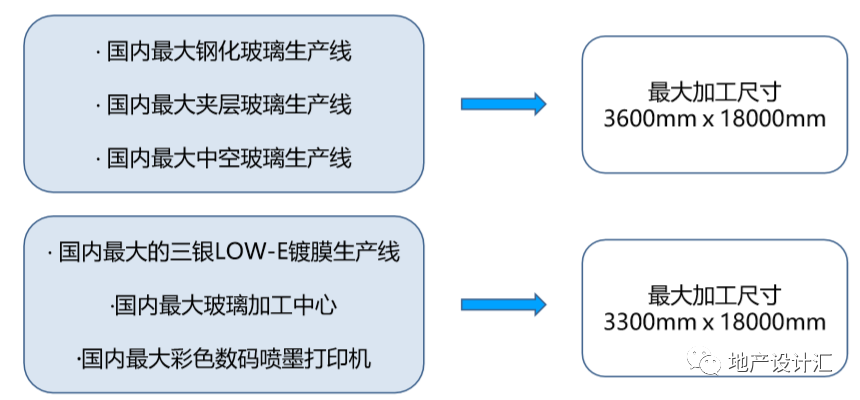

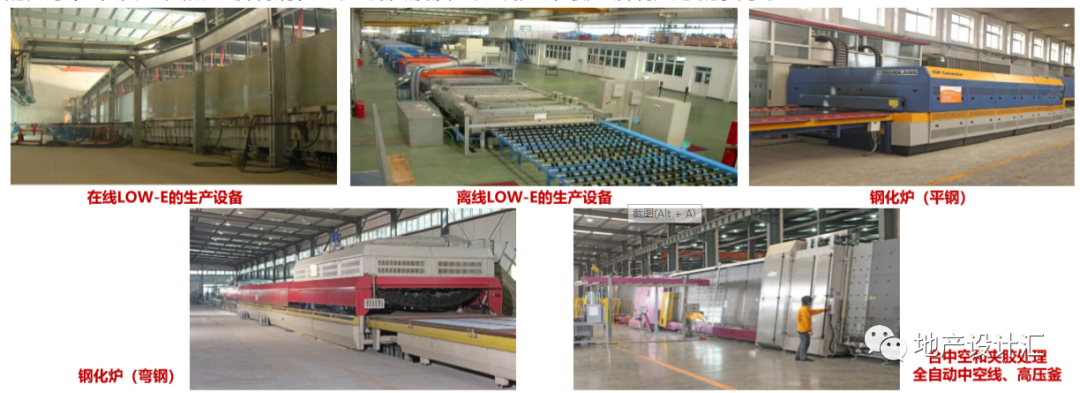

目前国内超大玻璃分格技术生产线

幕墙构造做法

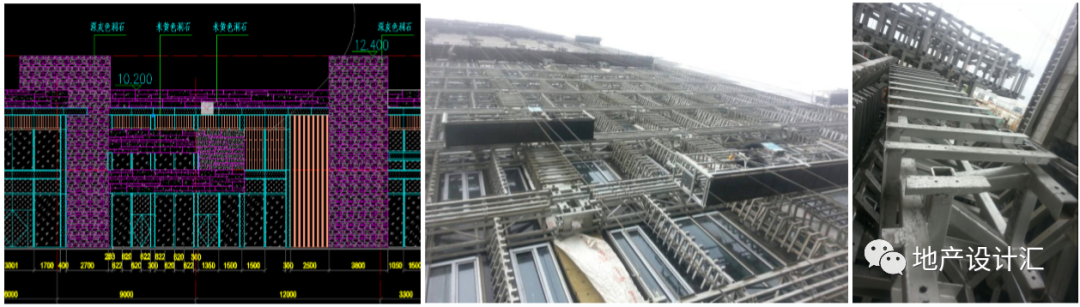

幕墙干挂构造做法：考虑到墙体保温、幕墙龙骨以及干挂做法要求，常规跨度（≤4.5m）幕墙距结构面进出位尺寸通常按200~300mm预留。

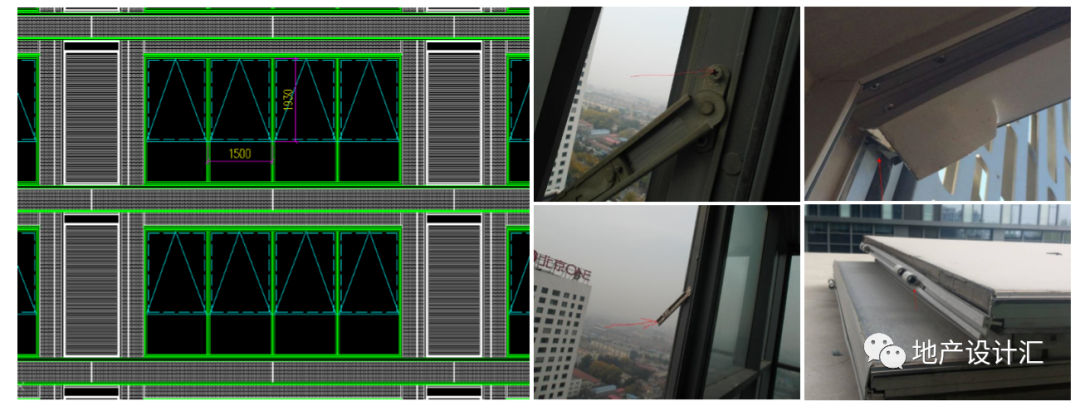

幕墙开启扇面积不宜大于1.5㎡，同时重量不宜大于65Kg，幕墙开启扇过大时，同样板会出现组角开 裂、开启扇料变形、风撑断裂、五金件损坏等现象，严重时会出现开启扇掉落等质量问题。

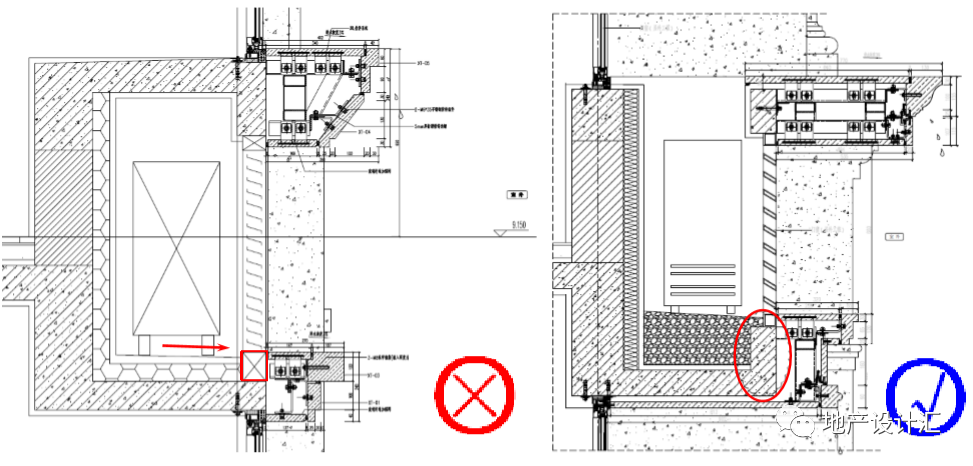

土建洞口位置，外幕墙一般外包土建结构最小50mm。错误案例：象湖石材外线条距结构距离过大，土建没有预留反坎，空调位置排水反灌石材幕墙内。

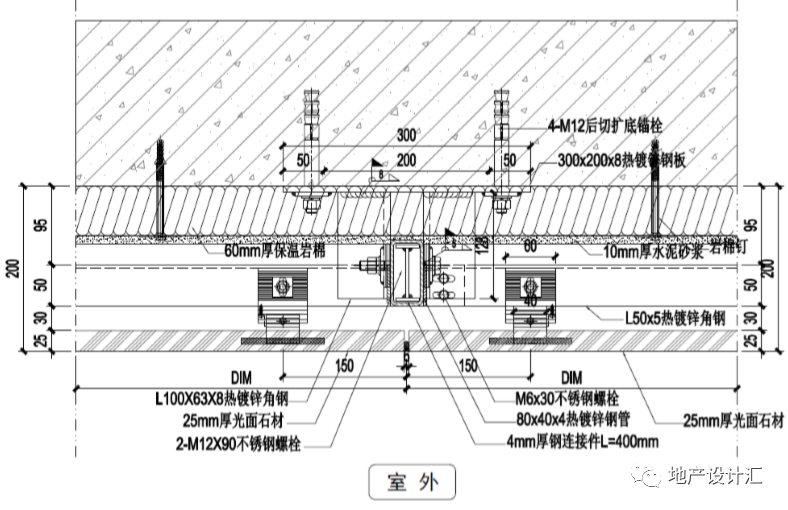

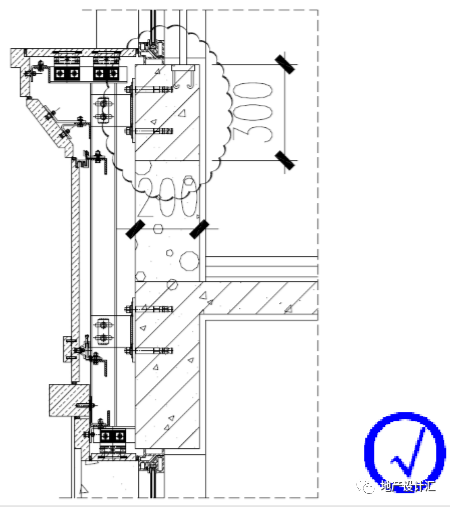

幕墙与主体结构连接对梁的要求：幕墙龙骨需要通过连接件与主体结构连接，幕墙常规埋件尺寸300×200mm，为了方便埋件预埋，主体结构梁截 面高度一般要求最小200mm高。

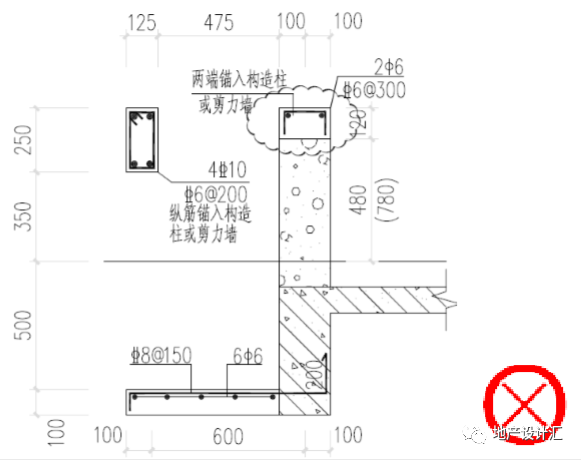

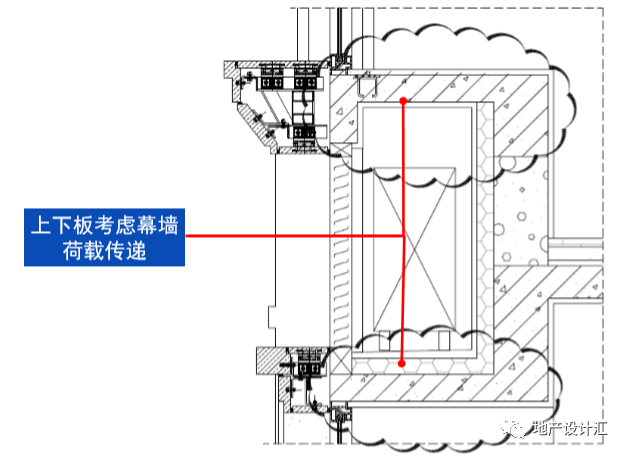

幕墙与主体结构连接对板的要求：当外檐幕墙需要与悬挑板固定连接时，悬挑板配筋方式应考虑幕墙荷载的传递。

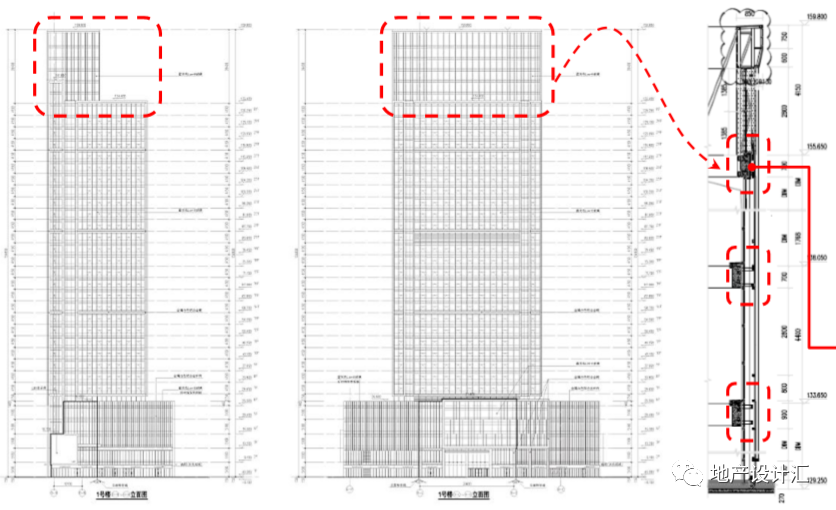

出屋面位置幕墙对结构要求：除雨棚等水平构件可以做成悬挑结构，外檐立面幕墙多为简支或多跨超静定结构，对出屋面幕墙尽量要求土建结 构增加屋顶圈梁结构，为屋顶幕墙提供支撑连接点。

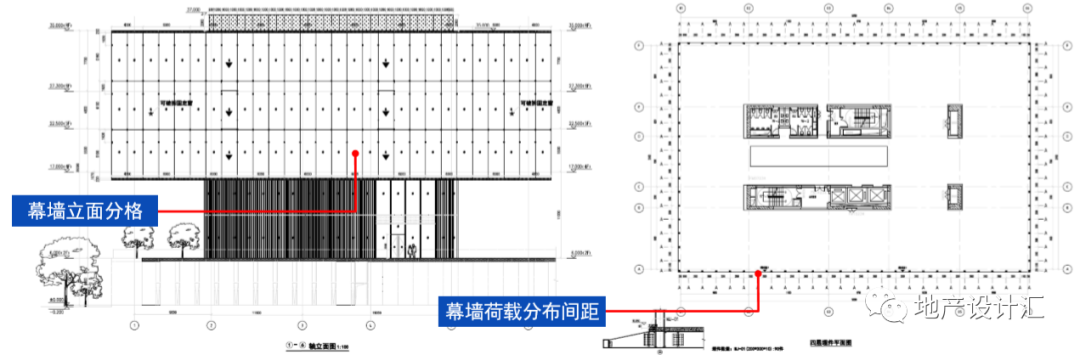

幕墙对结构的荷载分布：一般幕墙荷载通过幕墙龙骨及连接件传递到主体结构上，幕墙荷载分布大小按照建筑立面分格而定，错缝式石材或分格比较小（竖向分格宽度小于500mm）幕墙龙骨间距一般在1000~1200mm之间。
