穿孔铝板是外立面设计中常用到的材料装饰及特有的设计形式,其表现样式较为丰富,且在安全性、透气性和光影效果上都有很好的体现。
那么,在进一步深化铝板设计的过程中如若采用人工常规操作会有一定的难度,因此适合采用计算机辅助设计的方法来很快的达到想要的效果,接下来会介绍下我用到的几种方法以供大家一起探讨学习

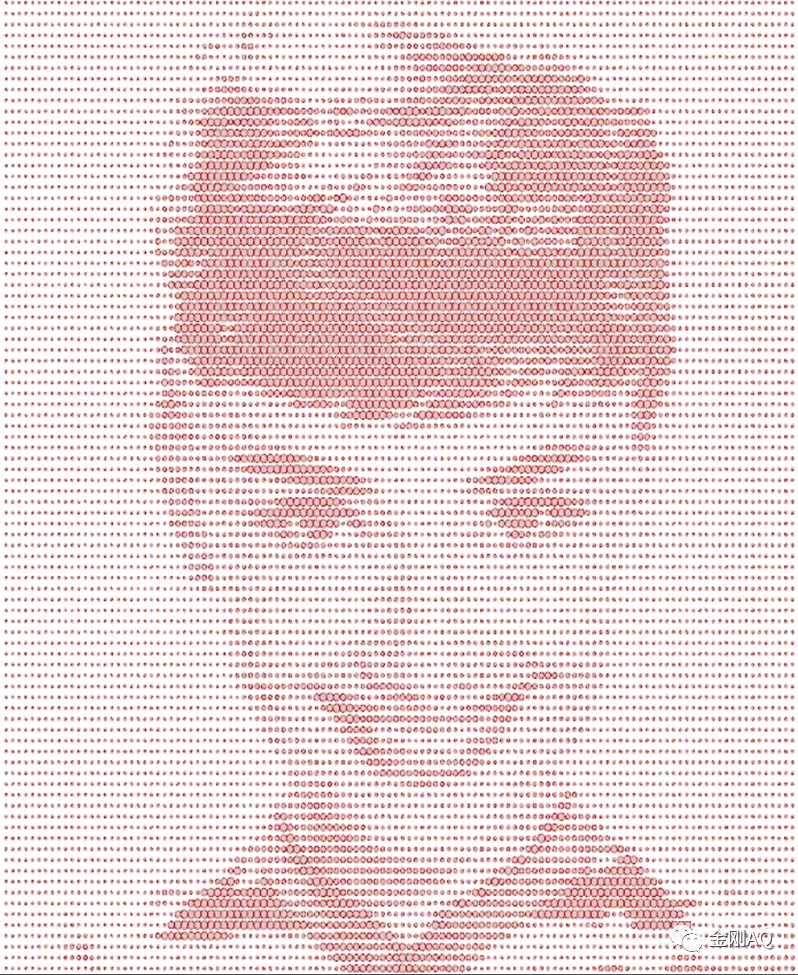

利用程序通过图形挤压、碰撞来模拟像素化图形,并由灰度值的大小来影响吸引力,最终将圆聚拢到一起达到最佳效果。

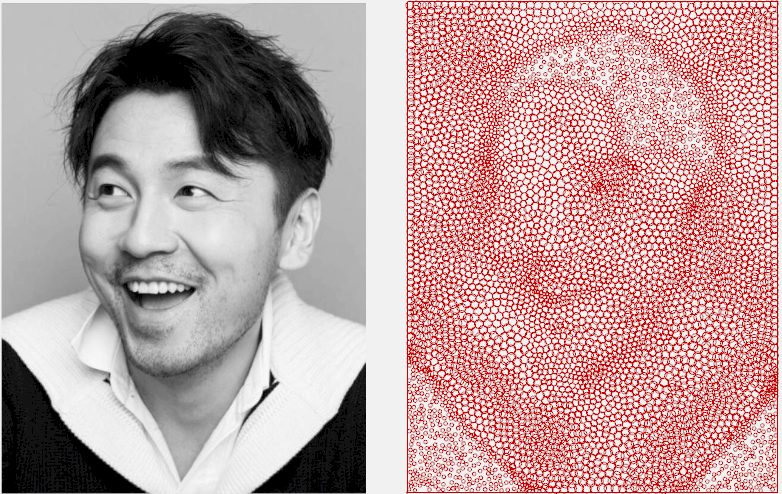

▼kangaroo动图

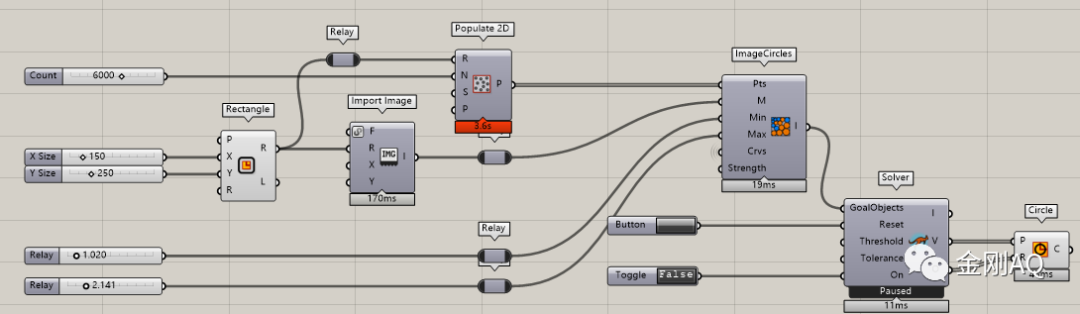

▼grasshopper操作过程

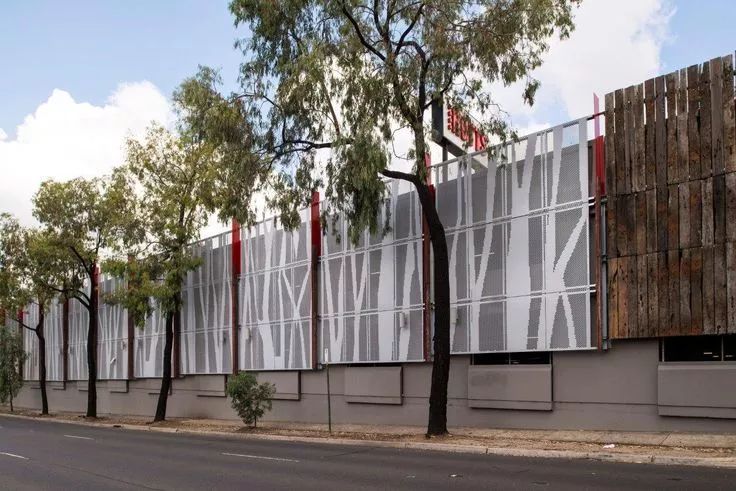

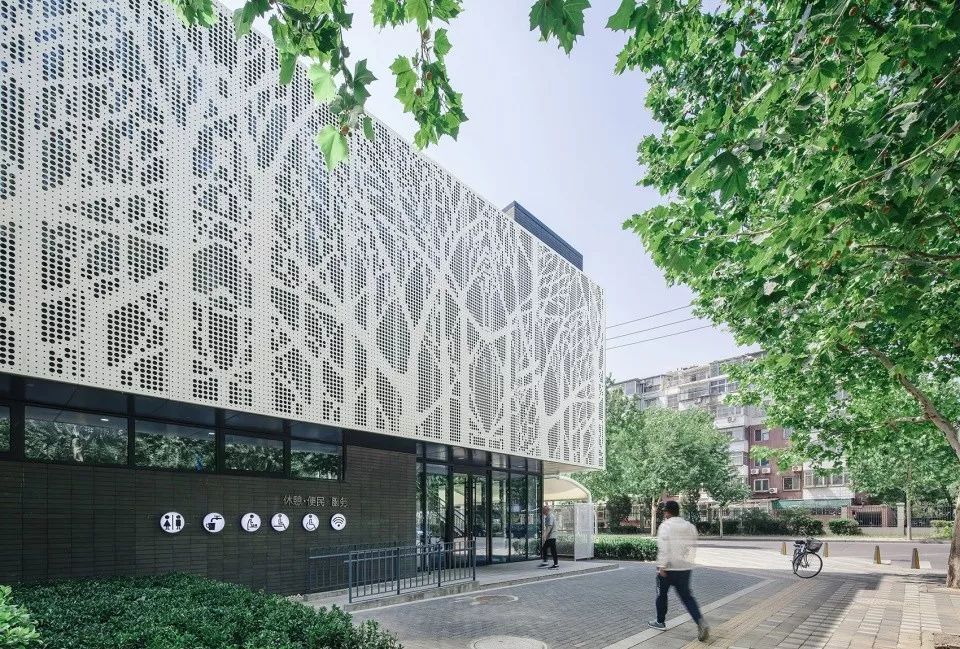

▼“兴·舍”,北京大兴--加拿大考斯顿设计

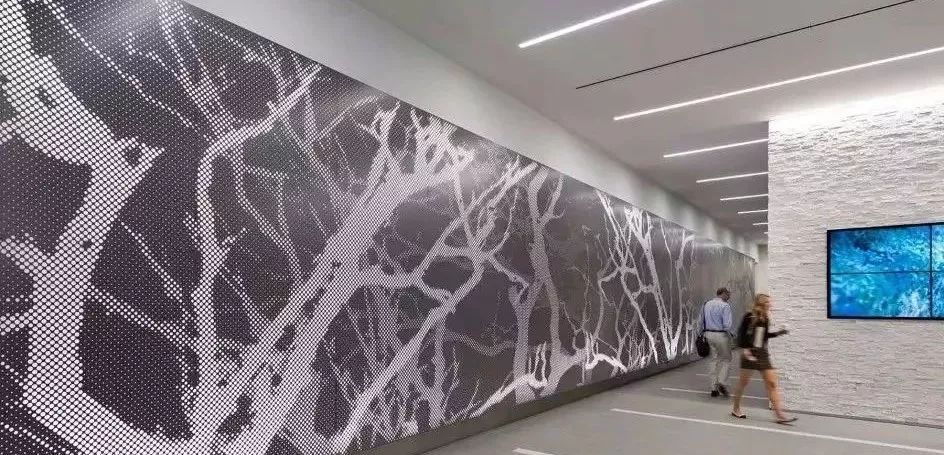

▼图形素材
▼grasshopper操作过程

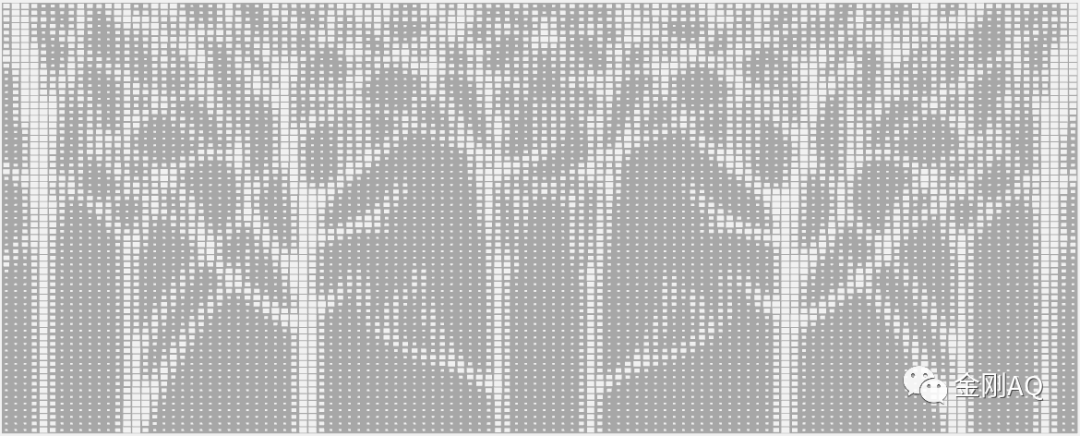

此方法是通过网格图形的逻辑制作。面对数量极多的穿孔,若利用曲面逻辑操作会超级卡顿,这时候网格运算的速度优势就体现出来了。

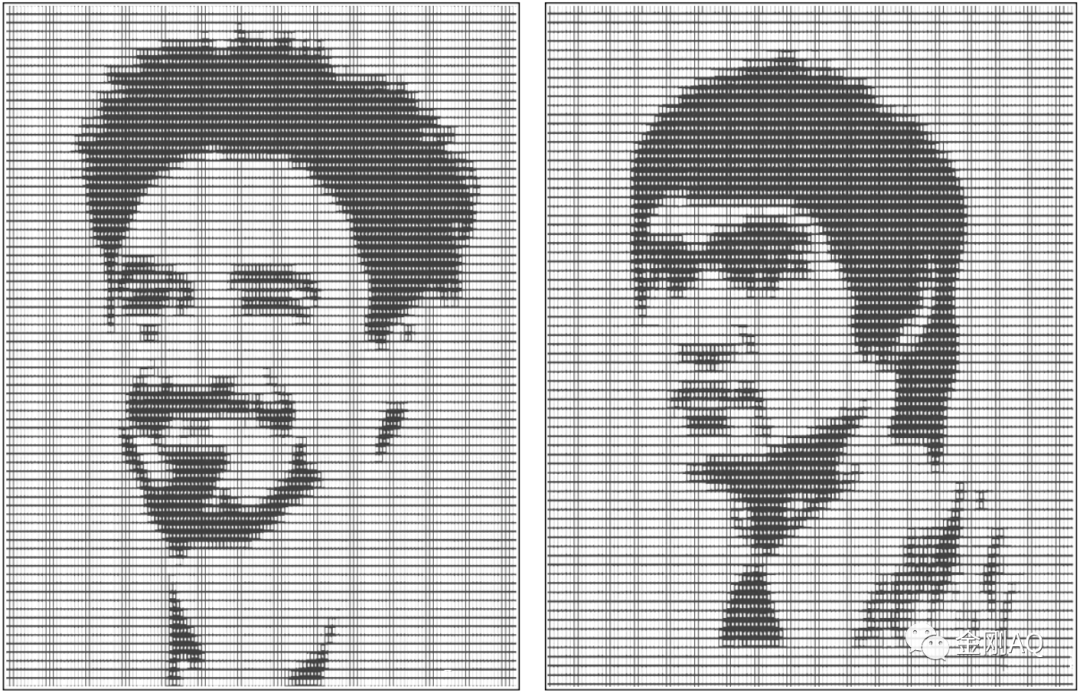

▼方形穿孔

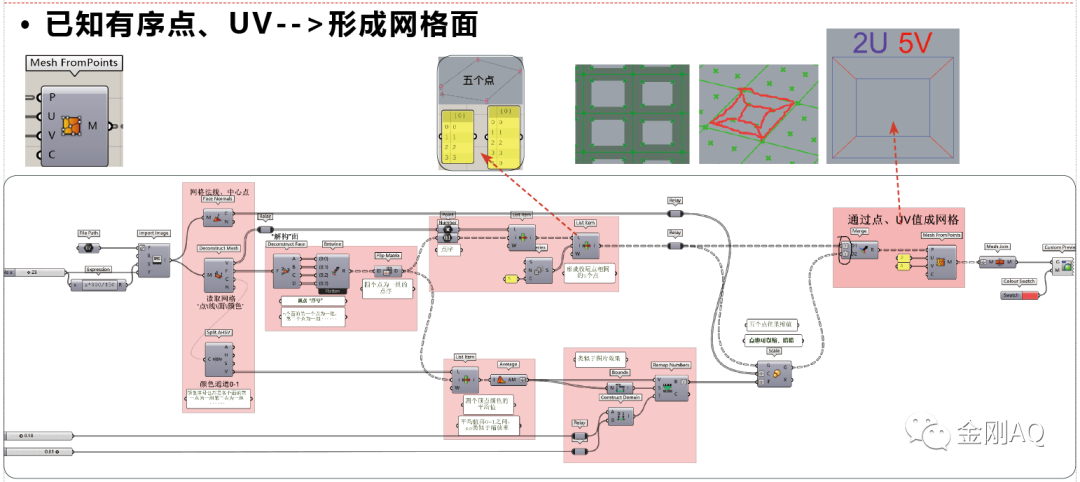

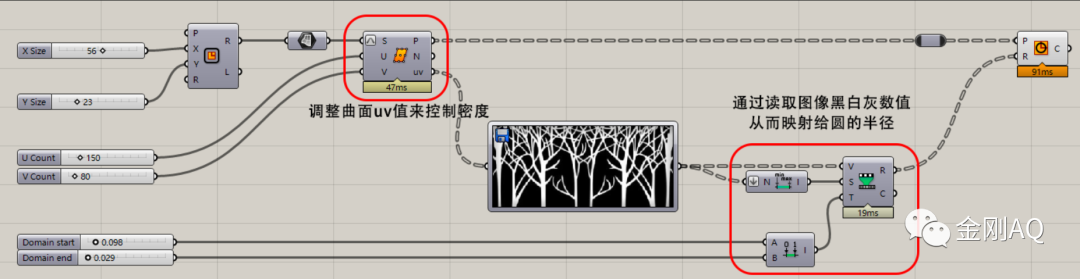

▼grasshopper操作过程

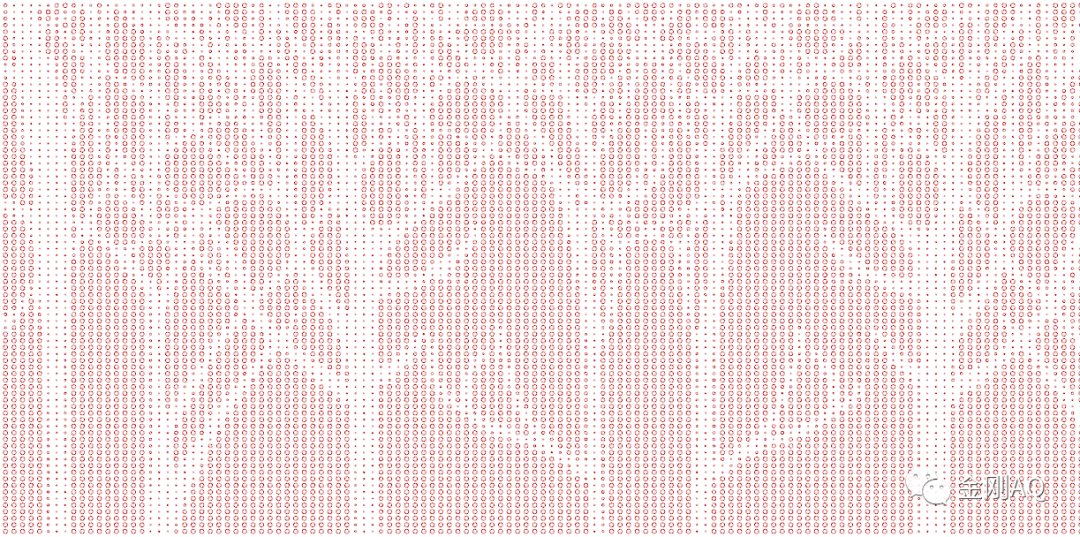

通过调整曲面UV值大小来控制“像素点”密度,像素点读取图像的黑、白、灰色阶值,并将变化的数值映射给圆的半径,最终通过调整最大最小值来控制画面效果。
信手排孔软件是一款冲孔排版软件,用于将风景画、山水画、人物、文字、杂色、渐变等图片图案转换映射成由孔集合组成的矢量图案,常用于穿孔铝板,冲孔钢板,穿孔亚克力板,穿孔木板等排孔设计,完美符合激光雕刻机和数控转塔冲床加工制作需求。软件操作简单方便,能迅速做出上述穿孔效果并导出到cad格式。软件下载链接:https://www.xsarch.cn/paikong/
穿孔板
可统一建筑立面,分隔空间
在获得半私密效果和安全性的同时
空间依然保持舒适的透气性 并形成美妙的光影效果 与金属木等材料结合
可形成不同的质感和纹理
从而让建筑立面获得丰富的艺术变化
<="" p>

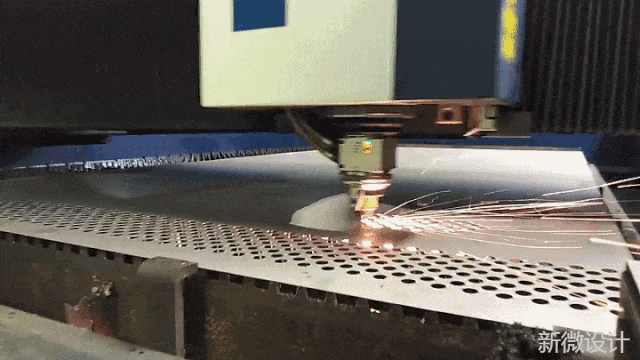

▼激光穿孔
