徐家汇中心新商圈立面幕墙技术解密

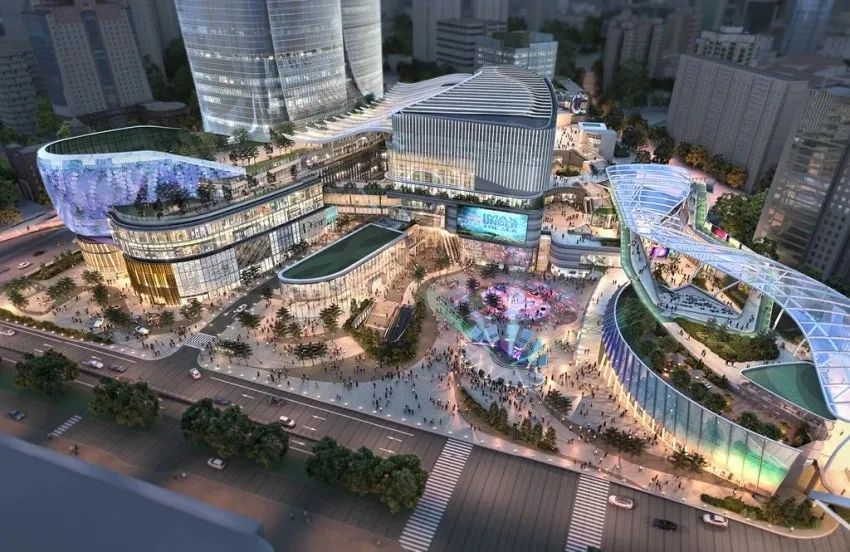

海徐家汇商圈的核心项目“徐家汇中心”，被称为上海市中心面积最大、最后一块黄金地块，宇宙级综合体。项目总占地面积约13.2公顷，位于徐家汇商圈的核心地带，是徐家汇二次开发的重点规划项目。江河幕墙承接了该项目南裙楼幕墙工程，与T1楼、T2楼、酒店、北裙楼全部接壤，建成后将打造一站式国际时尚新商圈。

作为新鸿基集团在内地最具影响力、规模最大的城市综合体发展项目，上海徐家汇中心一直备受瞩目。徐家汇中心是一个以公交为导向的建筑作品，致力于打造大型项目与现有城市肌理无缝结合的效果。江河幕墙承接的南裙楼作为各单体工程的交汇处，在建筑设计风格与功能上都起到了无缝衔接的作用。

该项目幕墙系统繁多，施工难度大，安装工艺要求极高。南裙楼幕墙共计27个幕墙系统，幕墙种类上集成了玻璃幕墙、金属幕墙、石材幕墙和ETFE单层膜结构围护；幕墙构造上包含框架式玻璃幕墙、框架式石材幕墙、单元式玻璃幕墙、框架式铝板幕墙等；材料种类上玻璃规格20种，金属面板17类，以及2种意大利进口石材等。

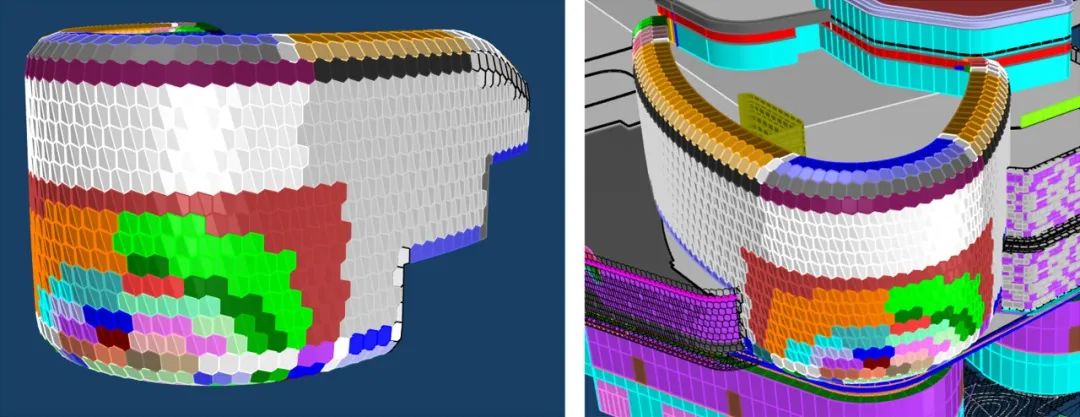

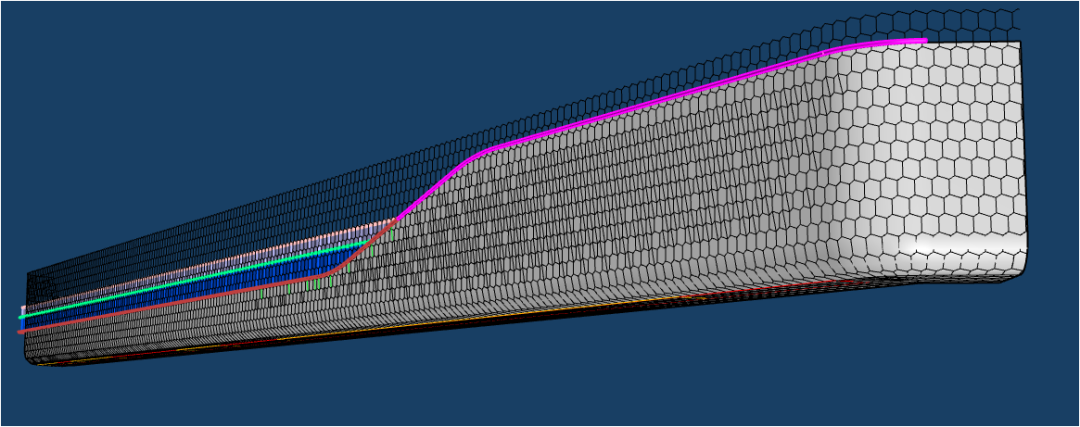

南裙楼幕墙设计围绕“六边形”元素展开，南裙楼船头造型由镶嵌灯带的无规律六边形褶面玻璃组成，内部钢结构均有扭转，要求拐角幕墙呈现双曲面效果；屋檐为六边形铝板，拐角弧度造型对铝板制造及安装工艺要求极高。

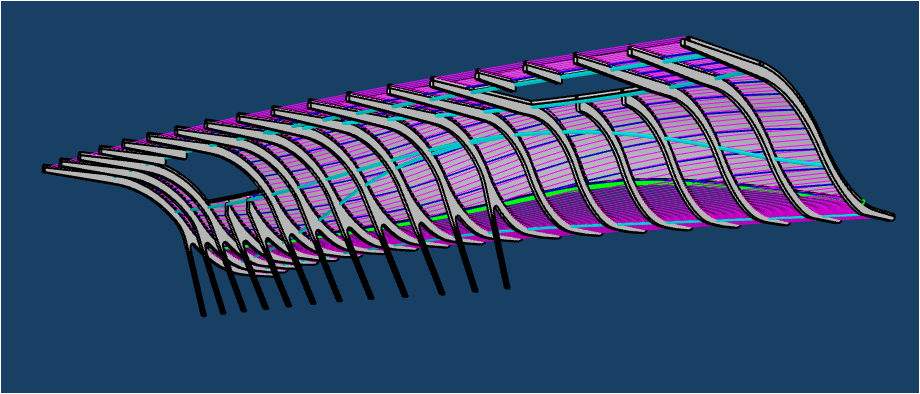

顶部内凹异形ETFE膜天幕，由19榀不同异形龙骨配合异形钢管组成，龙骨、钢管复测、定位、安装困难。

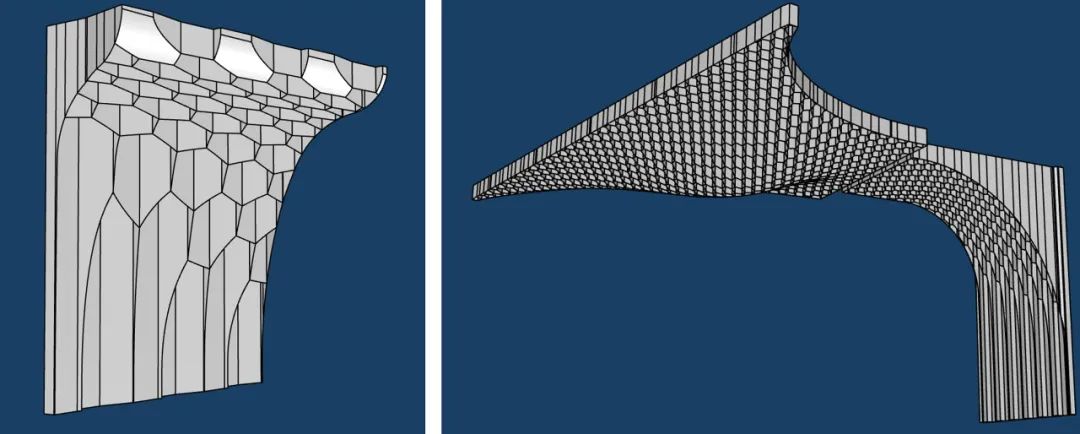

三个入口处的六边形蜂窝吊顶为南裙楼项目的一大特色，顶部波浪造型搭配下沿弧度切割造型，设计安装需完全匹配。

为更好地服务于这样一个复杂的综合体裙楼，完美呈现其视觉效果，达到较高的工艺效果，江河幕墙项目团队凝心聚力，面对如此庞杂的幕墙系统和高难度的施工安装工艺，迎难而上，克服重重困难。

在设计方面，坚持以BIM为主导开展工作，施工设计与项目部现场实际情况相结合，不断优化设计，精准定位，制定有效方案；在采购合约方面，由部门领导亲自组织协同管理；在派驻项目管理团队方面，任命经验丰富、技术能力强、行业资深的项目经理和设计经理组建项目管理团队。所有部门通力合作，不遗余力对徐家汇中心南裙楼幕墙工程深耕细作，力创精品，展现江河风采，为打造徐家汇中心新商圈而努力奋斗。
