01.
金属与石材幕墙工程技术规范
JGJ133_2001
3.2.1 幕墙石材宜选用火成岩,石材吸水率应小于0.8%。
3.2.2 花岗石板材的弯曲强度应经法定检测机构检测确定,其弯曲强度不应小于8.0MPa。
3.2.4 为满足等强度计算的要求,火烧石板的厚度应比抛光石板厚3mm。
3.3.5 钢构件采用冷弯薄壁型钢时,除应符合现行国家标准《冷弯薄壁型钢结构技术规范》(GBJ 18)的有关规定外,其壁厚不得小于3.5mm,强度应按实际工程验算,表面处理应符合本规范第6.2.4 条的规定。
3.5.2 同一幕墙工程应采用同一品牌的单组分或双组分的硅酮结构密封胶,并应有保质年限的质量证书。用于石材幕墙的硅酮结构密封胶还应有证明无污染的试验报告。
4.1.3 石材幕墙中的单块石材板面面积不宜大于1.5㎡。
4.2.3 幕墙构架的立柱与横梁在风荷载标准值作用下,钢型材的相对挠度不应大于1/300(l 为立柱或横梁两支点间的跨度),绝对挠度不应大于15mm;铝合金型材的相对挠度不应大于1/180,绝对挠度不应大于20mm。
4.3.2 幕墙中不同的金属材料接触处,除不锈钢外均应设置耐热的环氧树脂玻璃纤维布或尼龙12垫片。
5.5.1 用于石材幕墙的石板,厚度不应小于25mm。
5.7.2 上下立柱之间应有不小于15mm的缝隙,并应采用芯柱连结。芯柱总长度不应小于400mm。芯柱与立柱应紧密接触。芯柱与下柱之间应采用不锈钢螺栓固定。
6.3.4 短槽式安装的石板加工应符合下列规定:
1 每块石板上下边应各开两个短平槽,短平槽长度不应小于100mm,在有效长度内槽深度不宜小于15mm;开槽宽度宜为6mm 或7mm;不锈钢支撑板厚度不宜小于3.0mm,铝合金支撑板厚度不宜小于4.0mm。弧形槽的有效长度不应小于80mm。
2 两短槽边距离石板两端部的距离不应小于石板厚度的3 倍且不应小于85mm,也不应大于180mm。
3 石板开槽后不得有损坏或崩裂现象,槽口应打磨成45°倒角,槽内应光滑、洁净。
6.3.5 石板的转角宜采用不锈钢支撑件或铝合金型材专用件组装,并应符合下列规定:
1 当采用不锈钢支撑件组装时,不锈钢支撑件的厚度不应小于3mm;
2 当采用铝合金型材专用件组装时,铝合金型材壁厚不应小于4.5mm,连接部位的壁厚不应小于5mm。
02.
建筑幕墙
GB/T21086-2007
7.2.1.5 石材面板应符合表46的要求。
表46 石材面板的弯曲强度、吸水率、最小厚度和单块面积要求
7.3.1.3 石材面板宜在工厂加工,安装槽、孔的加工尺寸及允许误差应符合表49、表50的要求。

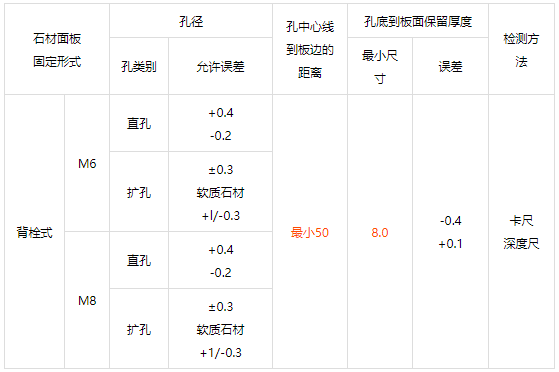

表49 石材面板孔加工尺寸及允许误差 单位为毫米

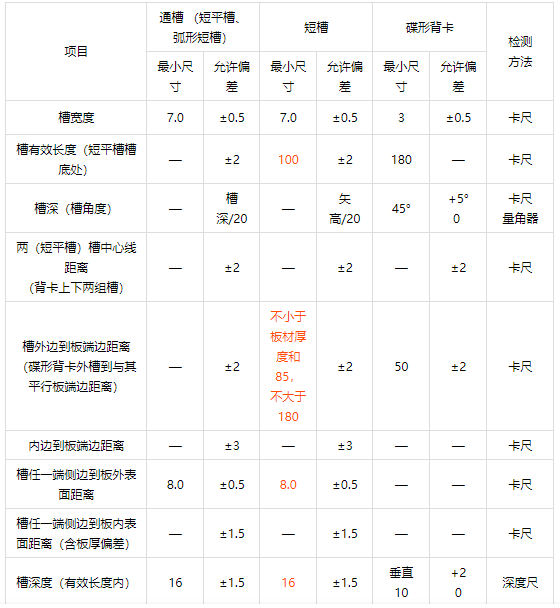

表50 石材面板通槽(短平槽、弧形短槽)、短槽和碟形背卡槽允许偏差 单位为毫米
03.
干挂饰面石材
GB/T32834-2016

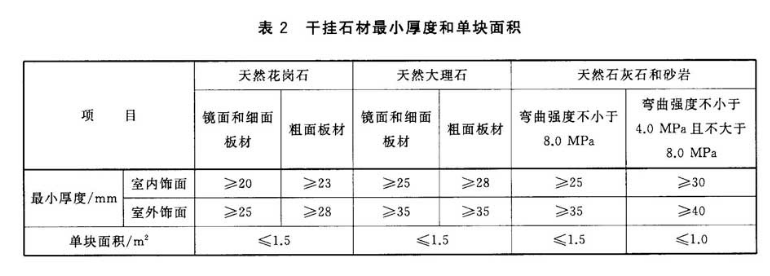

6.1.2 干挂石材单块面积、最小厚度应满足表2的规定。

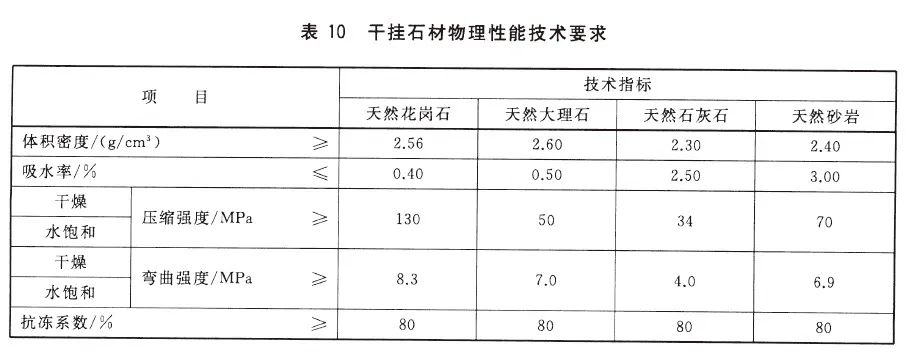

6.8.1 干挂石材的物理性能技术指标应符合表10的规定。
04.
天然石材装饰工程技术规程
JCGT 60001-2017
5.3.1.1.2 室外使用的镜面板材依据优质工程经验推荐的最小厚度:
1 花岗石不低于25mm;
2 坚固性好的大理石、高密度石灰石以及洞石不低于30mm;
3 有纹理的砂岩和中密度石灰石不低于50mm。
5.3.1.1.5 圆柱采用圆弧板拼接时每圈不得少于3拼,弧面半径较小时应增加拼接板数量。
5.3.2.1.4 背面挂件应最少嵌入石材厚度的三分之二,背面开孔的底部与石材表面的距离不得小于9.5mm。
05.
江苏省建筑幕墙工程质量验收规程
DGJ32/J124-2011

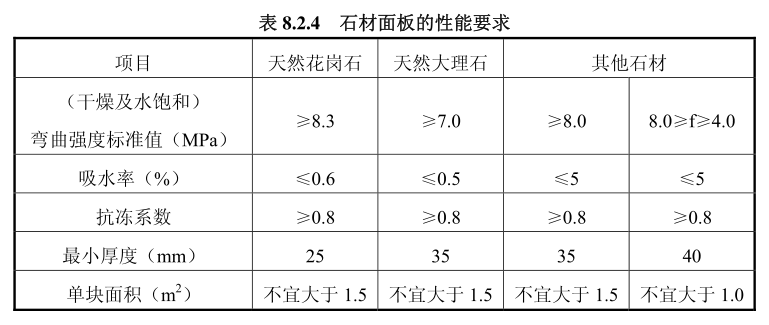

8.2.3 幕墙使用的石材面板的性能应满足建筑物所在地的地理、气候、环境及幕墙功能的要求。并应符合表8.2.4的规定。
