建筑立面中,最让人眼前一亮的要属一种会随风舞动的墙面。
▲布里斯班机场

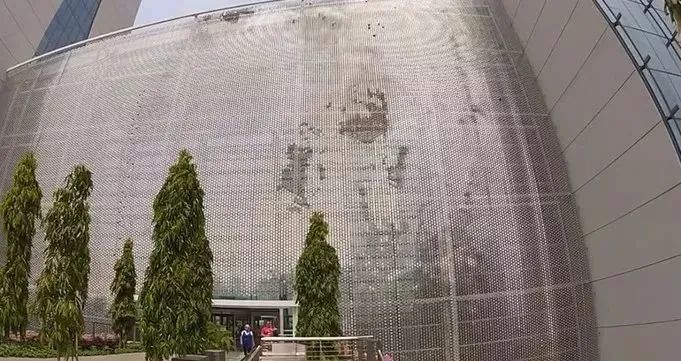

▲新加坡金沙酒店
|风动景墙的概念|
风动幕墙也叫风铃幕墙,简单来说就是利用动力学的风力来模拟风吹的效果。
▲大连融创海逸长洲
▲上海龙湖天钜

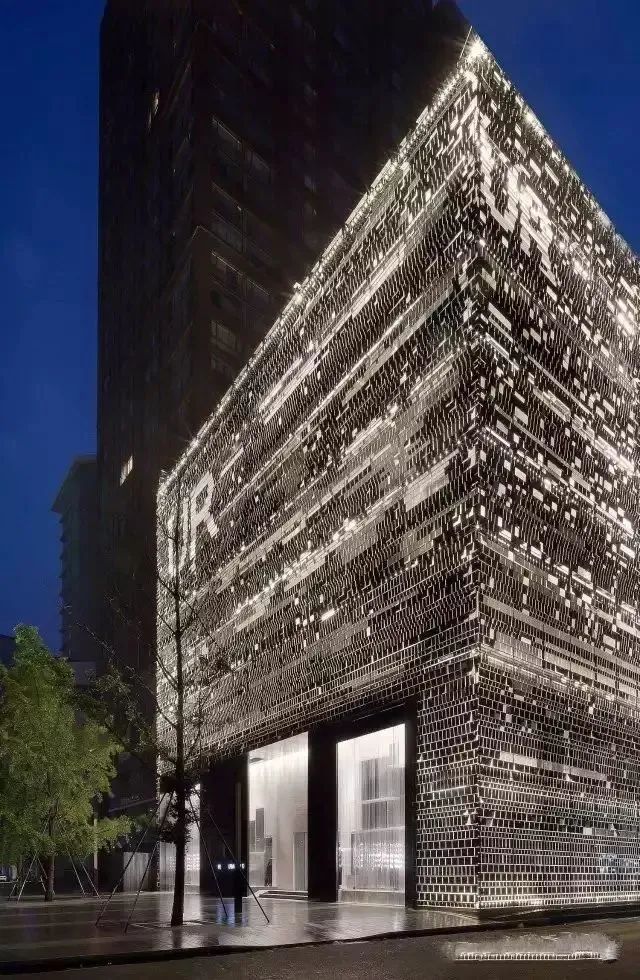

UR成都红星概念店
▲凯德LuOne晶萃广场
▲新加坡金沙酒店
|风动景墙的结构|
A. 飘动方向
(1)水平方向: 采用金属拉索搭建结构,控制风动片水平方向飘动。

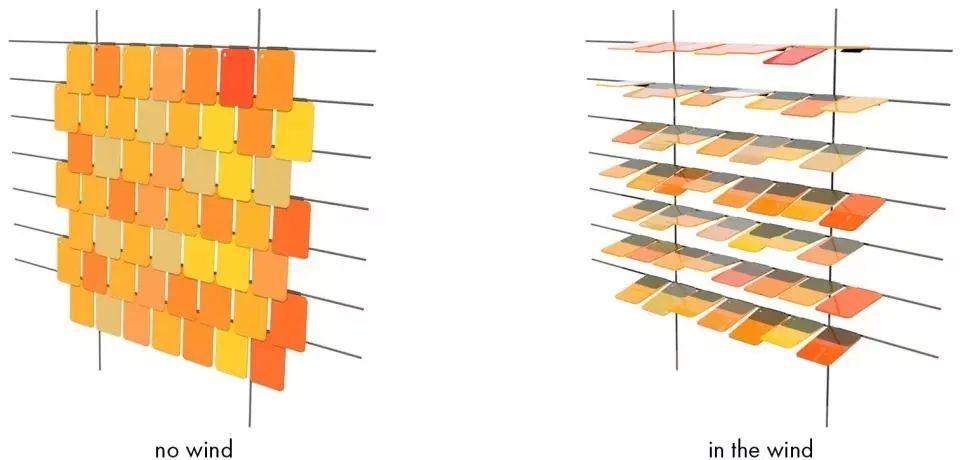

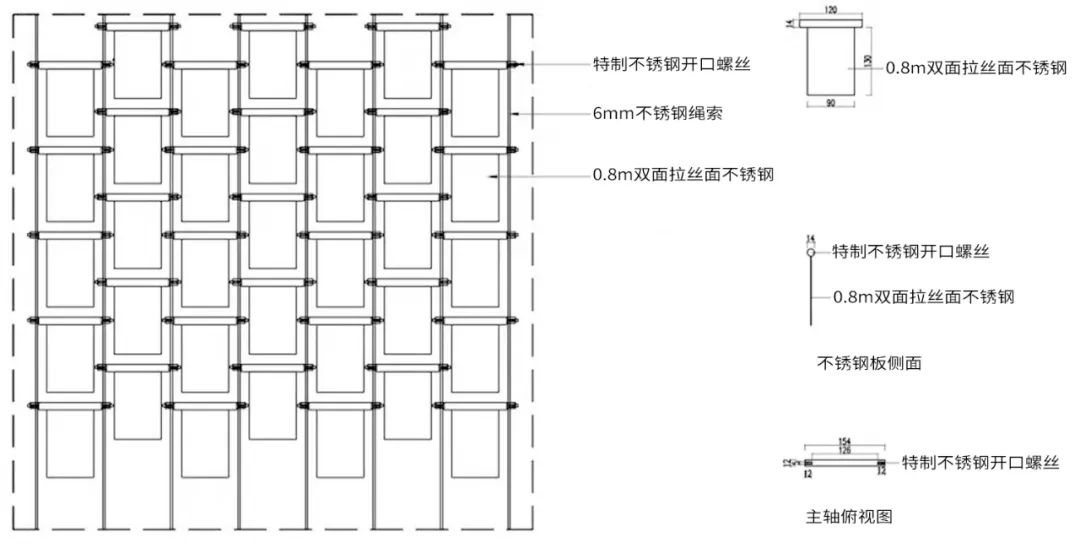

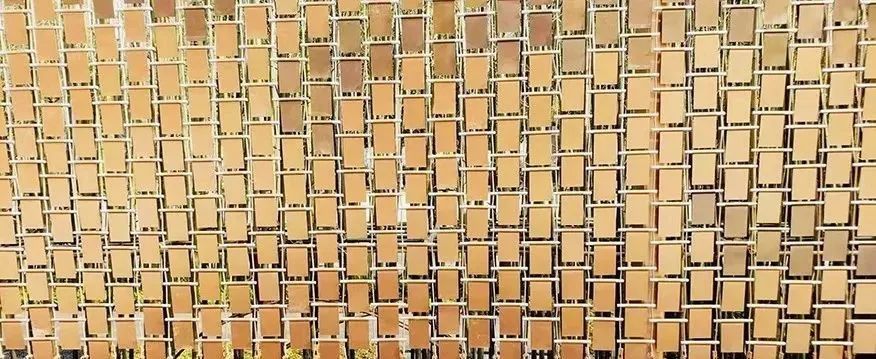

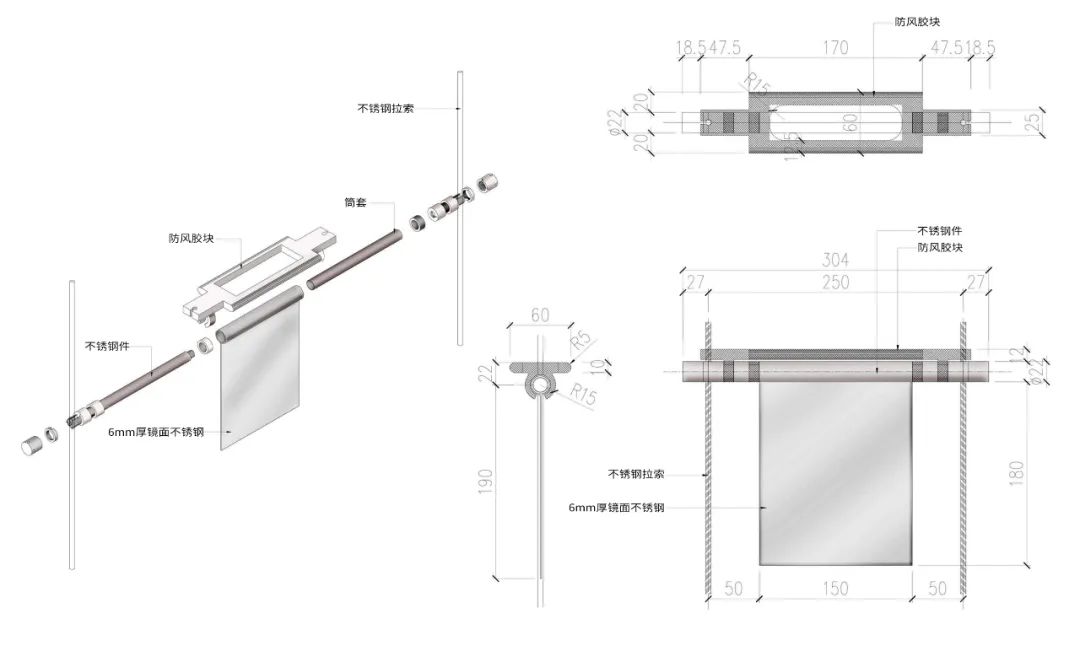

▲水平飘动方向细节图

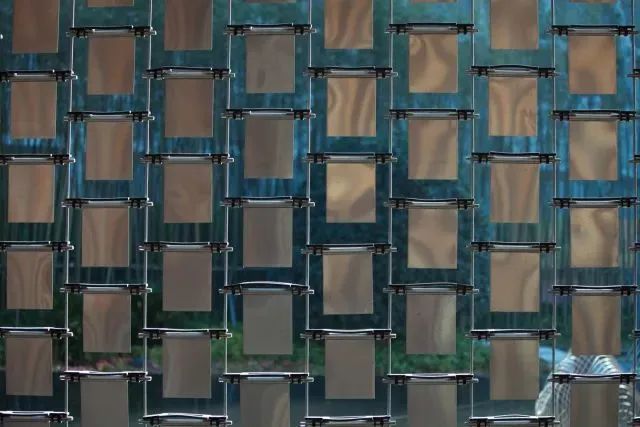

▲风动幕墙的金属片常规采用90mm~150mm*120mm~180mm*0.6mm~0.8mm,中间构造间隔30mm~50mm,转角处南侧整面布满,西侧调整位置,保证边侧风动片各自不受影响。

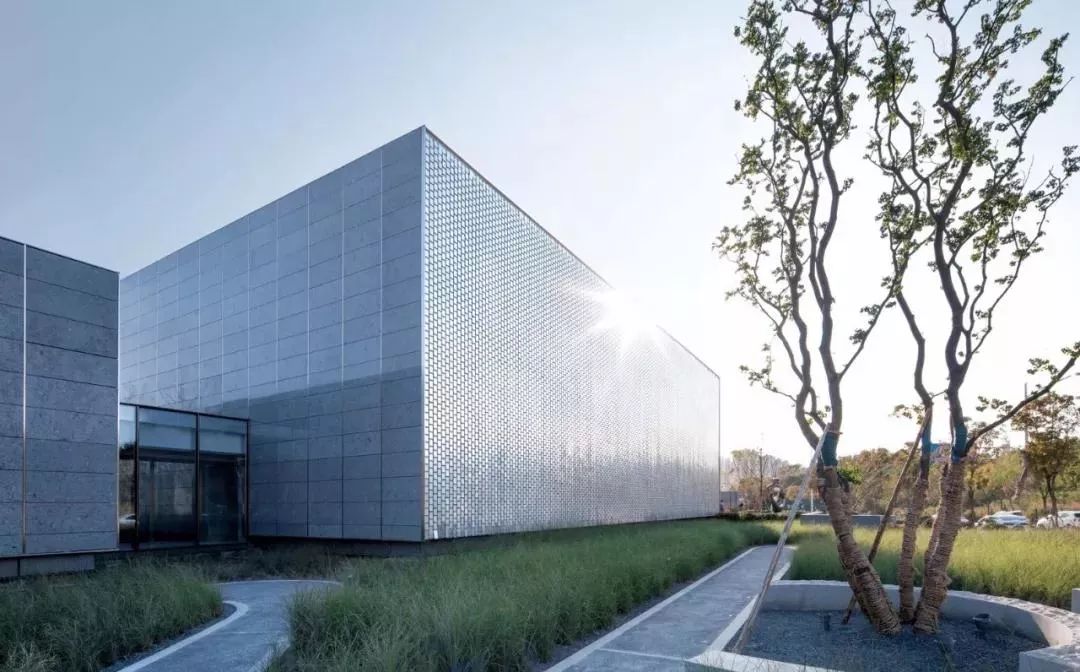

▲泰州溱湖景区

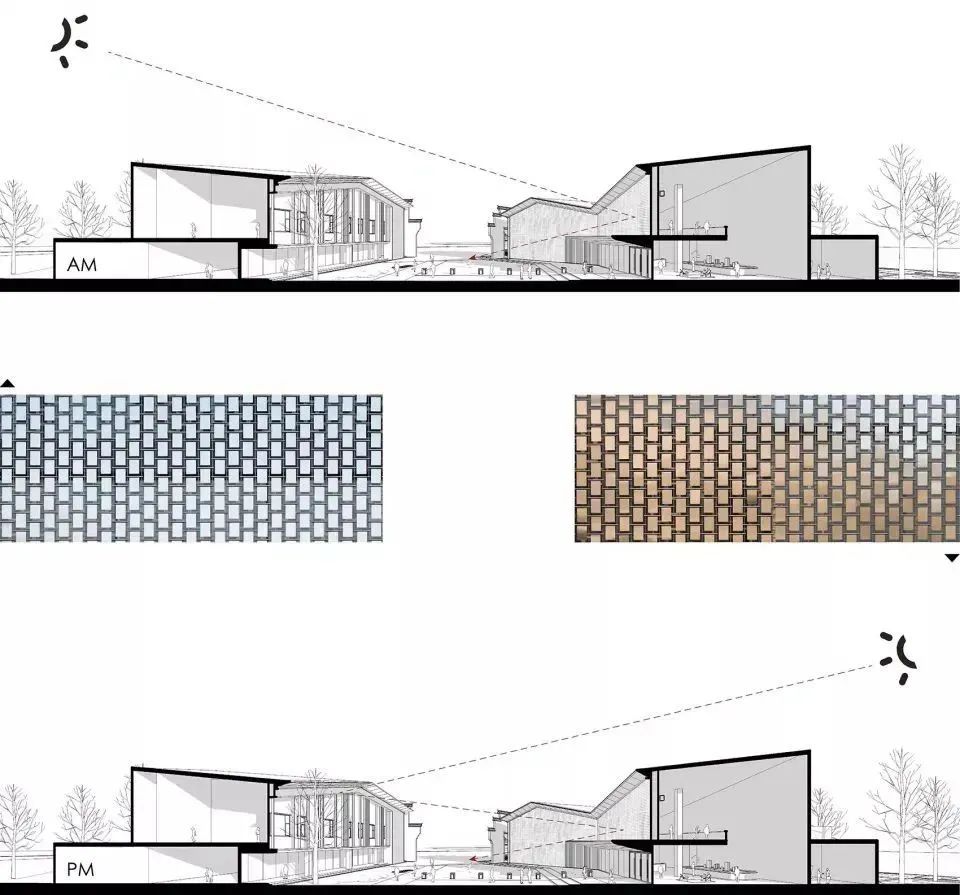

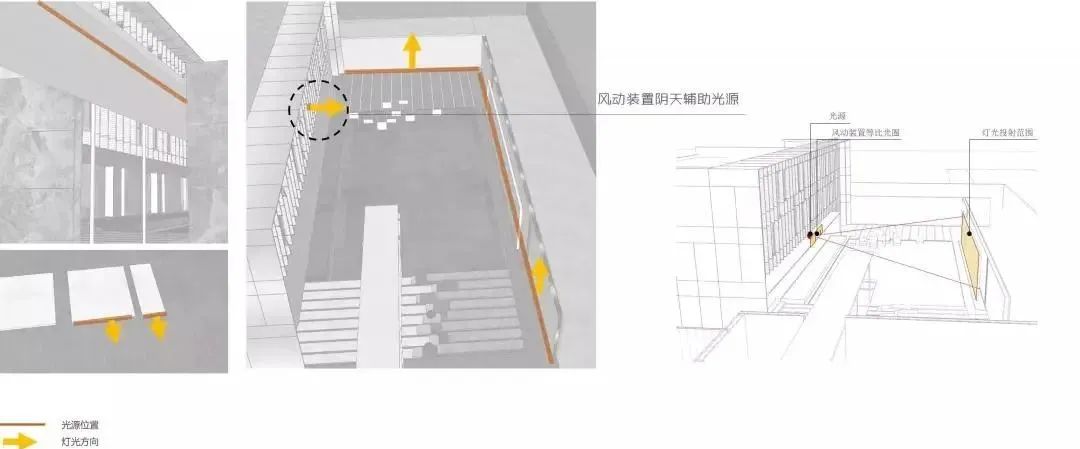

▲光照对风动幕墙的分析图
▲抚州.中奥天
<>▲重庆市华润.润西山
▲重庆市华润.润西山风动景墙设计效果及结构示意

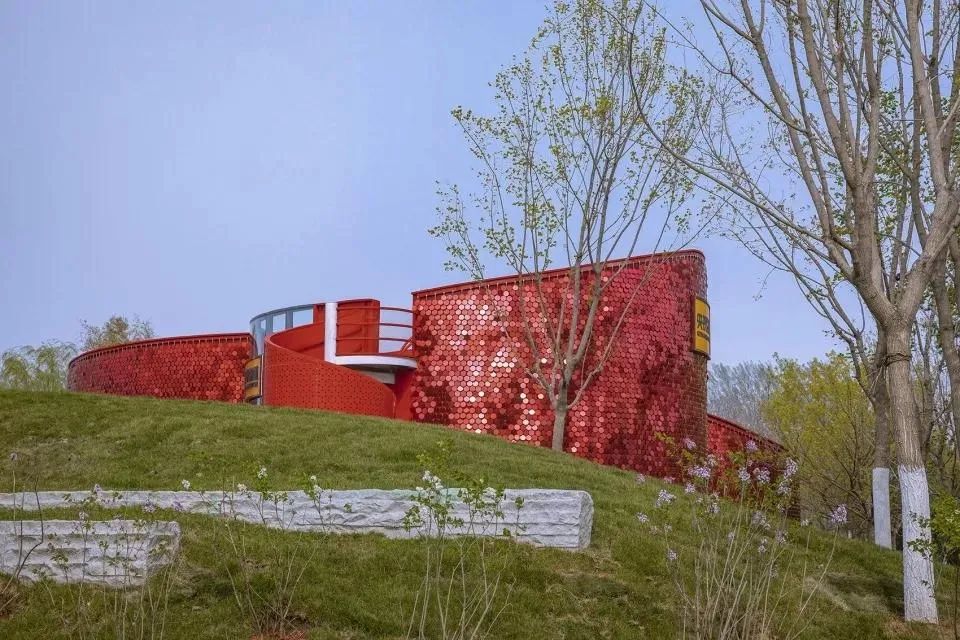

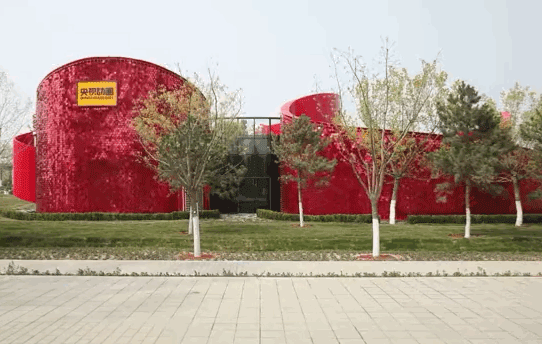

▲北京世园会央视动画馆

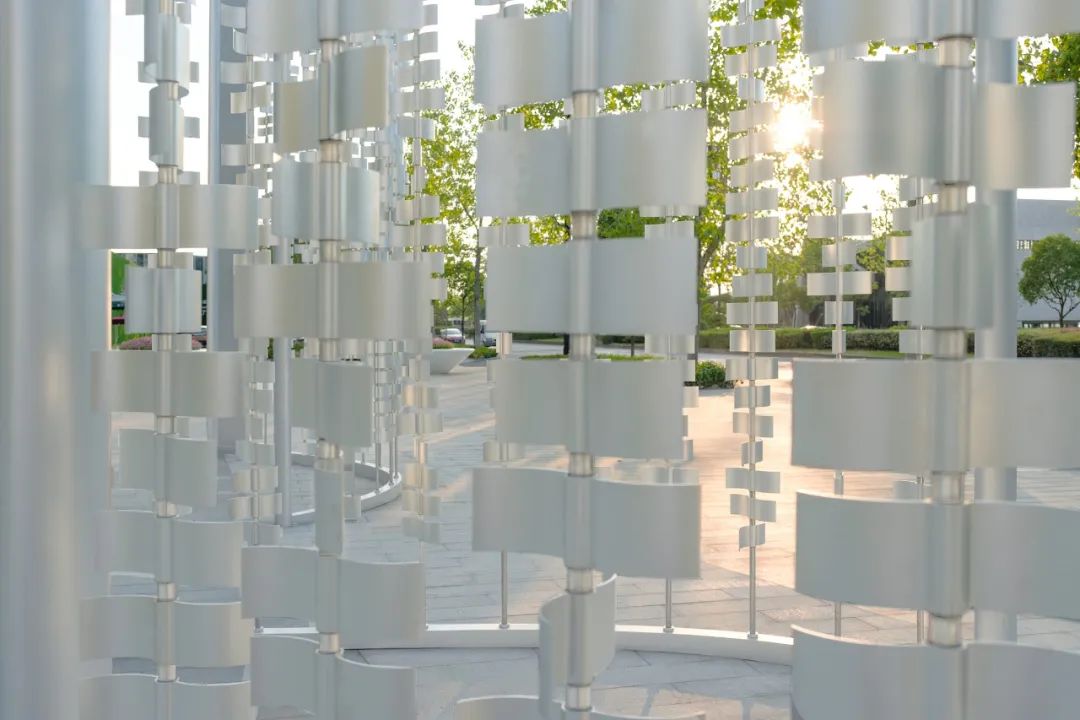

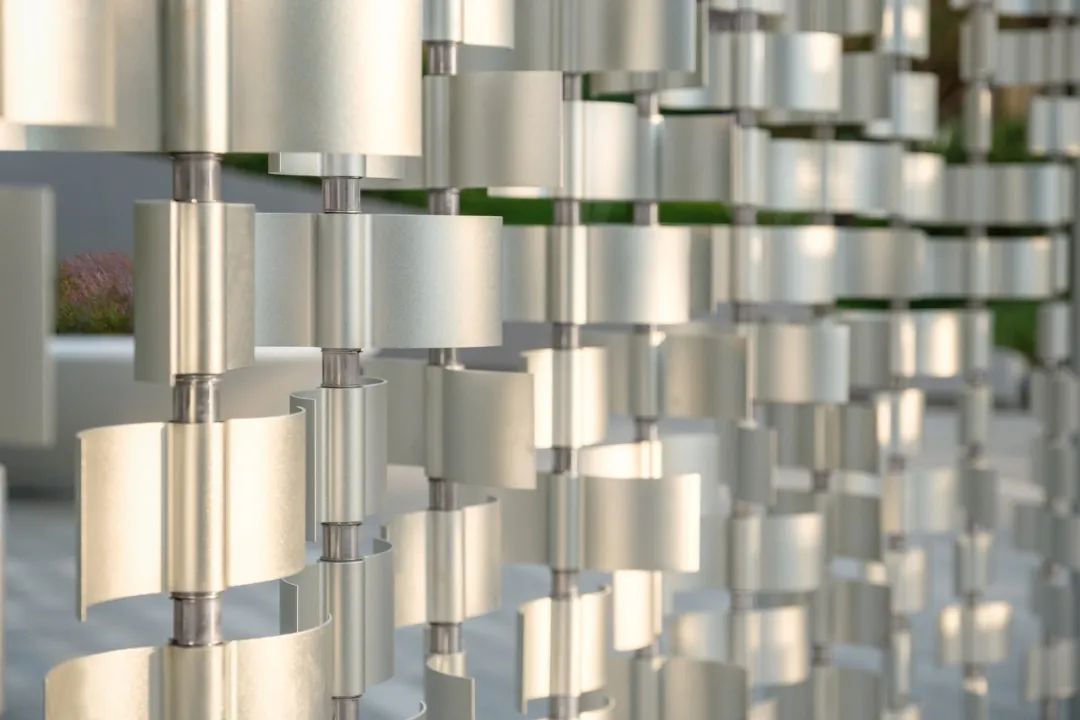

(2)旋转方向:使用金属柱搭建固定结构。风动片串接后固定在金属柱上, 随着风吹绕金属柱旋转。
▲富力湖滨花园
B. 搭建安装结构
(1)重叠式:风动片与风动片之间的排列在竖直向或水平向有重叠。当云起风动的时候,除了看到风动墙表面肌力的流动变化,他们之间的相互碰撞击打发出的清脆声音,在视觉和听觉并驾齐驱丰富游览的体验感。
▲武汉万科御玺滨江
▲韩国Scale装置
(2)不重叠式:<风动片排列留缝隙,风动墙整体呈现轻盈质感,风吹流动效果明显。

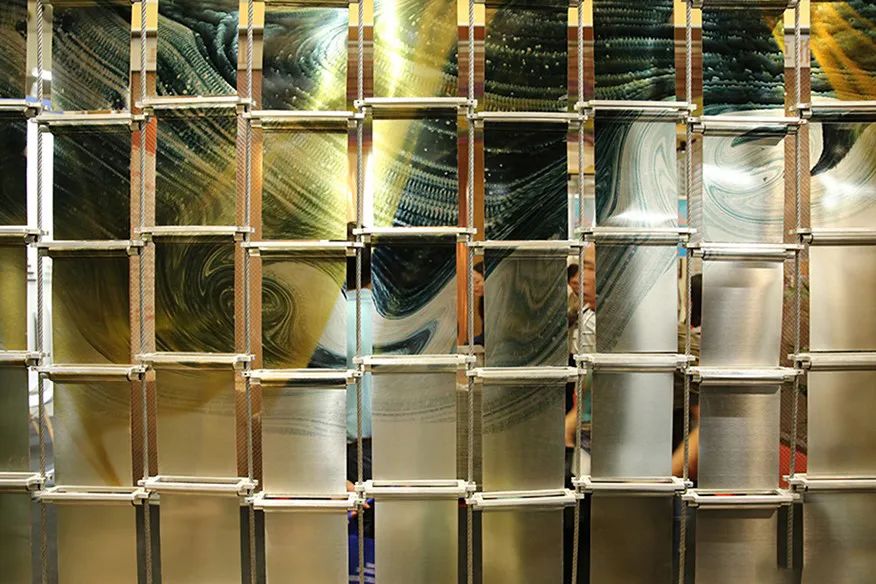

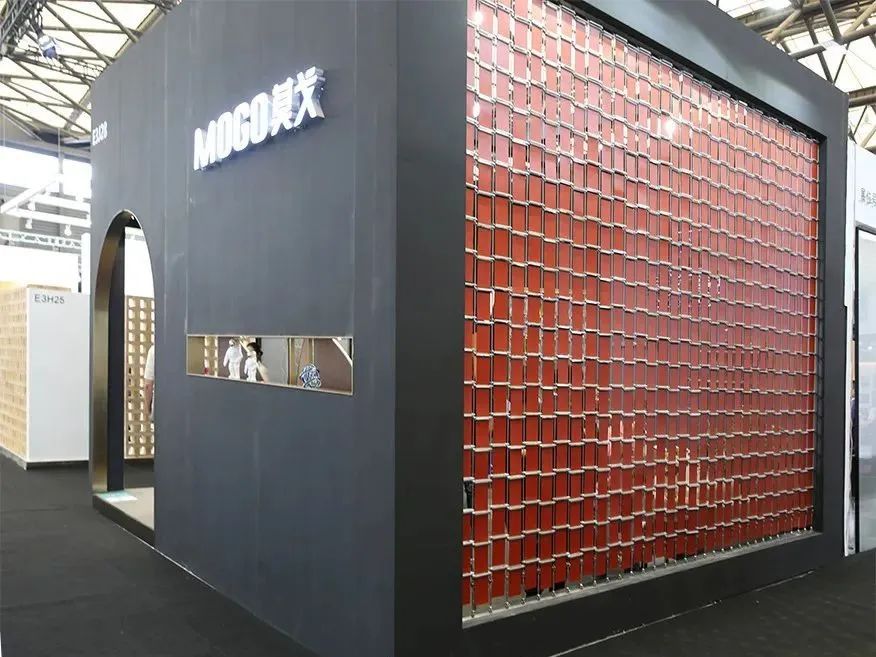

▲上海展会艺术风铃幕墙
▲武汉花山图书馆
